关键字：100G SFP-DD，100G SFP-DD DR1，100G SFP-DD Optical Module

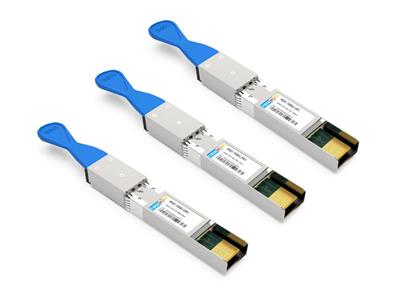

随着数据中心互连需求的不断增长，100G Lambda MSA 标准下的单波长光模块因其高密度、低功耗和低成本优势，已成为主流选择。本文将基于我司100G SFP-DD DR1（RSD-100G-DR1）、100G SFP-DD FR1（RSD-100G-FR1）和100G SFP-DD LR1（RSD-100G-LR1）三款SFP56-DD封装的光模块，全景对比三者技术特性，帮助各位在合适的应用场景中做出最佳决策。

一、核心规格全景对比

三款模块均遵循SFP56-DD MSA和IEEE802.3cu 标准，采用PAM4调制技术，将2路53Gbps电信号转换为1路106Gbps光信号。它们共享相同的外形尺寸、双工LC接口及工作温度（0~70°C），但在传输距离和关键光学参数上存在显著差异。

二、特性深度对比

1. 传输距离与链路预算

这是三款模块最本质的区别，直接决定了链路的稳定性。

RSD-100G-DR1 (500m)

• 定位: 专为极短距离优化，通常用于同一机柜或相邻机柜间的互联。
• 性能: 接收灵敏度为 -4.0 dBm。虽然其最小发射功率 (-2.6 dBm) 略低于FR1，但由于传输距离极短，光纤衰减可忽略不计，完全满足500m内的链路预算要求。

注意: DR1是成本效益最高的短距方案。如果链路长度严格控制在500米以内（例如大型数据中心内部的高密度布线），DR1能提供与FR1/LR1相同的速率，但通常具有更优的成本优势或特定的兼容性优化。

RSD-100G-FR1 (2km)

• 定位: 标准短距模块，覆盖数据中心内部大部分场景。
• 性能: 接收灵敏度提升至 -4.5 dBm，支持长达2公里的稳定传输。

注意: 若强行将DR1用于超过500m的链路，可能会因光功率余量不足导致误码率飙升。

RSD-100G-LR1 (10km)

• 定位: 中长距离旗舰，具备最强的抗衰减能力。
• 性能: 拥有三者中最佳的接收灵敏度 (-6.1 dBm) 和最高的最小发射功率 (-1.4 dBm)。

注意: LR1拥有最大的链路预算冗余。即使在实际部署中距离仅为500米或1公里，如果光纤链路中存在大量熔接点、连接器老化或光纤质量一般，选用LR1能提供最可靠的“保险”，避免因链路损耗过大导致的通信中断。

2. 功耗与能效比

三款模块的最大功耗均在 3.5 W 左右。

• 能效分析: 在同等功耗下，LR1提供了20倍于DR1的传输距离。
• 选型策略:

1. 对于超大规模数据中心，若90%的链路都在100m以内，批量部署 DR1 可能在采购成本上更具优势（具体视供应商定价而定），且能略微降低系统热负荷（部分DR1实现可能功耗略低）。
2. 若考虑未来网络拓扑扩展（如从机架内扩展到跨机房），直接部署 LR1 可避免未来更换模块的施工成本和业务中断风险，实现“一次部署，十年无忧”。

3. 兼容性与标准化

• 协议标准: 三者均完美兼容 100G Lambda MSA 和 IEEE802.3cu 标准。
• 互通性:

1. DR1、FR1、LR1 之间通常可以互通，只要实际链路长度在最短模块的额定范围内，且光功率在接收端的允许范围内（不过载、不低于灵敏度）。
2. 例如: 两端使用 LR1 模块连接 300m 光纤是完全正常的；一端 DR1 一端 LR1 连接 400m 光纤通常也能工作，但需确保DR1端的接收光功率不低于-4.0dBm。

• 数字诊断监控 (DDM): 内置完整的数字诊断功能，通过I2C接口实时监测温度、电压、发射/接收光功率及偏置电流，方便运维人员进行故障排查和性能管理。
• FEC支持: 均支持 KP-FEC (用于达到标称距离)，部分场景下可选配 KR-FEC。

4. 信号处理技术

三款均採用 PAM4 (四电平脉冲幅度调制) 调制技术：

• 电接口: 2 x 53.125 Gb/s PAM4 (100GAUI-2)。
• 光接口: 1 x 106.25 Gb/s PAM4。 这种设计有效地利用了单波长带宽，相比传统的NRZ调制，在相同的波特率下实现了翻倍的数据速率，极大地提升了频谱效率。

三、应用场景

RSD-100G-DR1 (500m)

• 超高密度数据中心: 适用于同一排机柜（Row）内或相邻排之间的ToR (Top of Rack) 交换机互联。
• AI/高性能计算集群: 服务器与交换机之间的极短距高速连接，对延迟极其敏感的场景。
• 成本敏感型短距项目: 在确认距离不超过500米且光纤质量良好的情况下，作为最具性价比的100G单波方案。

RSD-100G-FR1 (2km)

• 大型楼宇内部互联: 连接同一建筑内不同楼层的配线间（IDF）与主设备间（MDF）。
• 园区网汇聚层: 适用于中型园区内建筑物之间的连接（距离在500m-2km之间）。
• 标准数据中心互联: 同一园区内不同机房之间的常规互联，距离超过500m但未达到10km的场景。

RSD-100G-LR1 (10km)

• 广域园区网: 连接地理位置分散（2km-10km）的多个办公区或厂房。
• 城域网接入层: 运营商或大型企业网的100G接入链路。
• 高损耗链路环境: 关键推荐。即使距离很短（如<500m），但如果光纤链路老旧、接头众多、分光器损耗大，LR1的高功率预算是唯一能保障链路稳定的选择。
• 未来扩展预留: 规划初期不确定具体距离，或预计未来会进行远距离扩容的场景。

四、总结与建议

在选择 DR1、FR1 还是 LR1 时，请参照以下决策逻辑：

总结：

• DR1 是短距高密度的经济之选。
• FR1 是楼宇级互联的标准之选。
• LR1 则是长距及复杂链路环境下的稳健之选。

三款模块均展现了成熟的100G单波技术实力，请根据具体的物理距离、光纤链路质量以及未来扩展计划进行综合考量，它们都是构建下一代100G以太网基础设施的理想组件。
