高速探测器

针对国内客户高速探测器产品全国产化的需求,广州瑞东经过近2年的研发优化,研制出带宽超过 18GHz 与 40GHz 两款高速 PD 产品。18GHz 上升时间小于 20ps,40GHz PD 上升时间小于 8.5ps,响应度不低于进口 Finisar,thorlabs 等同类进口产品,同时尾部振荡得到了很好的控制。

本系列高速探测器不带TIA,具有非常低的噪声。可用于高速通信系统,飞秒激光器系统的测试,是一款高性价比全国产化产品。瑞东公司自主研发线性电源,可以完全满足高速探测器科研应用的需要。

  • 产品详细信息

高速探测器HSPD4018 & HSPD4040


使用说明


2.1 外观和接口说明

模块外形如下图所示:

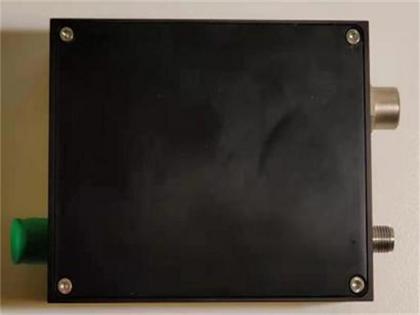

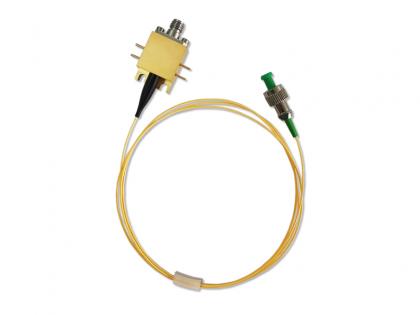

图 2-1 探测器模块外观图(左), 高速探测器裸管PD(右)


2.2 电气说明


1、输出接口:SMA (母头),or 2.92 mm;

2、光谱响应范围:1000nm-1700nm

3、探测器响应度:>0.7A/W@1550nm;

4、光输入幅度请勿超过饱和光功率(Saturation Power)。



3 性能参数

3.1 高速探测器的测试参数(HSPD4018 , HSPD4040)


型号

HSPD4018

HSPD4040

波长范围

1000nm - 1700nm

1000nm - 1700nm

3dB 截止带宽

18GHz

>40GHz

转换增益

35V/W

35V/W

饱和光功率

10mW

10mW

上升时间 (10% - 90%)

<20ps

<8.5ps

典型最大响应度

>0.7A/W @1550nm

>0.7A/W @1550nm

输出反射系数 (S22)

<-2dB

<-2dB

幅度平坦度

<±2dB

<±2dB

最大输出

0.35V

0.5V

最大入射功率

30mW

30mW

探测器材质 / 类型

InGaAs/PIN

InGaAs/PIN

工作温度

-40℃~85℃

-40℃~85℃

光输入

FC/PC 或 FC/APC

FC/PC 或 FC/APC

电输出

SMA 或 2.92mm

SMA 或 2.92mm

供电要求

+12V/100mA

+12V/100mA


图 3-1 电气性能总结



图 3-2 HSPD4018 脉冲响应曲线



图 3-3 脉冲响应曲线


高速探测器机械尺寸图

图 4-1 高速探测器模块机械尺寸图


图 4-2 高速PD机械尺寸图
