100G 1310nm SOA 光纤放大器

  • 工作波长范围宽:1280nm~1330nm,涵盖1310nm波长
  • 工作模式可选:自动功率控制(APC)和自动增 益控制(AGC)
  • 输入光功率范围宽:-17dBm~-4dBm
  • 高输出光功率:饱和输出光功率可达+12dBm


  • 产品详细信息

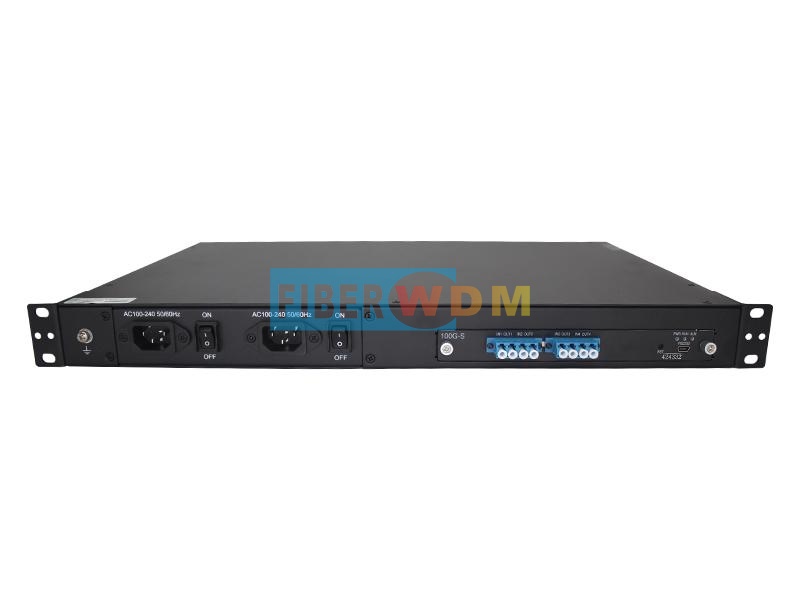

100G 1310nm SOA光纤放大器



我公司推出的100G 1310nm SOA 光纤放大器是针对光网络中100G等高速率业务弱光信号放大专用平台;采用插卡式可热插拔设计,具有高集成度、低功耗、输出功率稳定等特点;广泛应用于各行业数据链路功率放大和扩展传输距离。



功能特点


  • 工作波长范围宽:1280nm~1330nm,涵盖1310nm波长
  • 工作模式可选:自动功率控制(APC)和自动增 益控制(AGC)
  • 输入光功率范围宽:-17dBm~-4dBm
  • 高输出光功率:饱和输出光功率可达+12dBm
  • 双电源保护:支持交流220V 、直流-48V供电可选,1+1电源输入保护
  • 灵活架构:1U插卡式设计,容量灵活配置
  • 绿色易维:免配置安装,设备即插即用


产品参数


指标名称

指标

备注

工作波长范围

1280nm ~ 1330nm



输入光功率范围(总功率)

-17dBm ~ -4dBm



输出光功率范围(总功率)

2dBm ~ 10dBm



增益

≥14dB



增益平坦度

≤2dB



噪声系数

≤7.5 dB



偏振相关增益

≤2dB



工作温度范围

-10℃~60℃



工作湿度范围

5%~95%无凝结



储存温度

-40℃~85℃



设备尺寸

1U: 44 mm (高)×442 mm (宽)×280 mm (深)



网管功能

支持SNMP、Web等多种图形化界面网管

可选配置

系统容量

8*100G光信号放大

1U满配置

光接口

LC/UPC型



供电方式

AC: 90 ~ 260V 或 DC: -36 ~ -72 V (支持1+1电源输入备份)



典型功耗

整机满配<60W



散热

风扇散热



MTBF

>10万小时





 订购信息


型号 规格
RD-SOA-A1-10/GXX 100G 1310nm SOA LC/UPC 1进1出 双电源 1U 机箱
RD-SOA-A2-10/GXX
100G 1310nm SOA LC/UPC 2进2出 双电源 1U 机箱
RD-SOA-A4-10/GXX
100G 1310nm SOA LC/UPC 4进4出 双电源 1U 机箱


100G光链路远距离传输应用


传统100GBase-LR4光链路传输距离受限10km,在长距离或高损耗光纤中传输时可配置SOA光放大设备对接收侧弱光信号进行放大以满足设备接收要求。





数据链路采集放大应用


在数据链路采集应用中通常需对100G复制链路光信号做二次分光处理,为保证二次分光后光信号满足传输需求,可在二次分光前配置SOA光放大设备对复制链路光信号进行放大。
