16路4选2光开关切换设备

RD_4U_12(4X2)_M

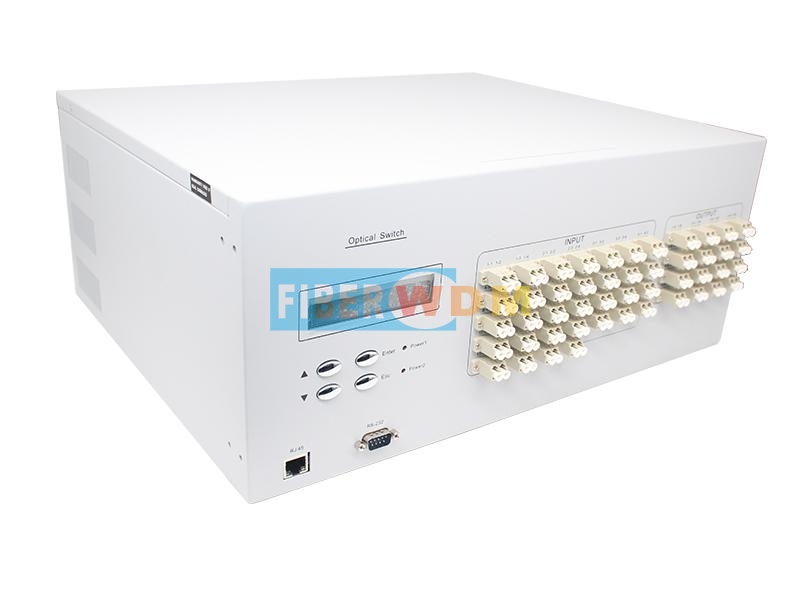

机架式光矩阵设备（16组4切2多模）

1. 产品简介

光开关是一种光路控制器件，起着控制光路和转换光路的作用。在光通信应用中具有重要作用。 光开关主要应用于：光传输系统中的多路光监控、LAN多光源/探测器自动换接以及光传感多点动态监测系统；光测试系统中用于光纤、光器件、网络和野外工程光缆测试；光器件装调。

2. 产品特点

（1）、具有插入损耗小，切换速度快等特点。

（2）、采用LCD显示屏，非常直观的显示光路状态，方便用户的操作。

（3）、可通过面板按键和串口指令两种方式进行光路切换设置。并可通过串口指令锁定按键操作。

3. 性能指标

出厂设置

• 设备按键使用权限：允许
• 网口设置为：IP 192.168.0.178，工作方式 TCP server，工作端口 4001
• 串口设置为：9600波特，8位数据位，1位停止位，无奇偶校验。

注：用户有特殊要求的除外。

4. 使用说明

4.1. 结构示意说明

4.1.1.板 前面说明

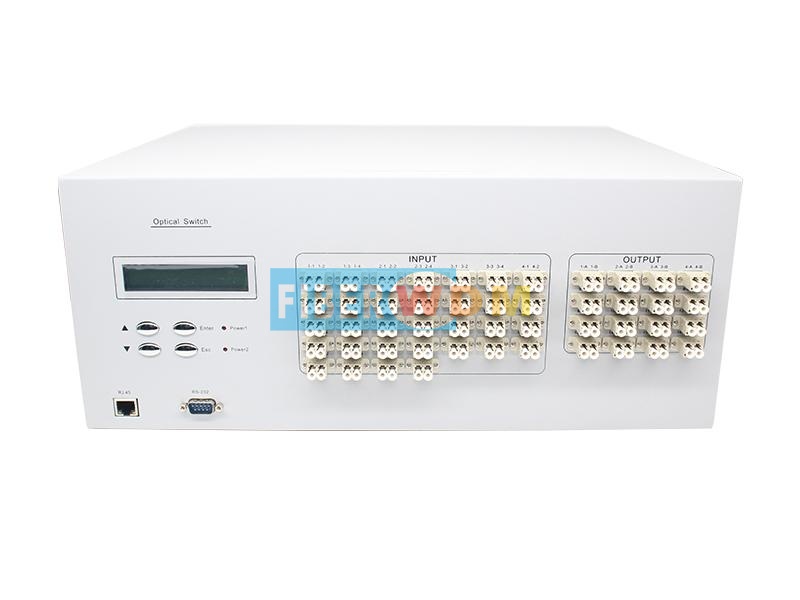

前面板

（1）、RJ45以太网接口、RS-232串口：设备监控数据信息的通信接口。

（2）、LCD显示屏：当前通道和相关信息的显示。

（3）、▲——上移键；▼——下移键；Enter——确定键；Esc——取消键。

（4）、电源指示灯Power1、Power2：工作电源指示。

（5）、光接口说明：
                    设备面板上INPUT为输入接口，OUTPUT为输出接口
                    输入接口的1-1,1-2,1-3,1-4对应输出接口的1-A, 1-B
                    依次类推

后面板说明

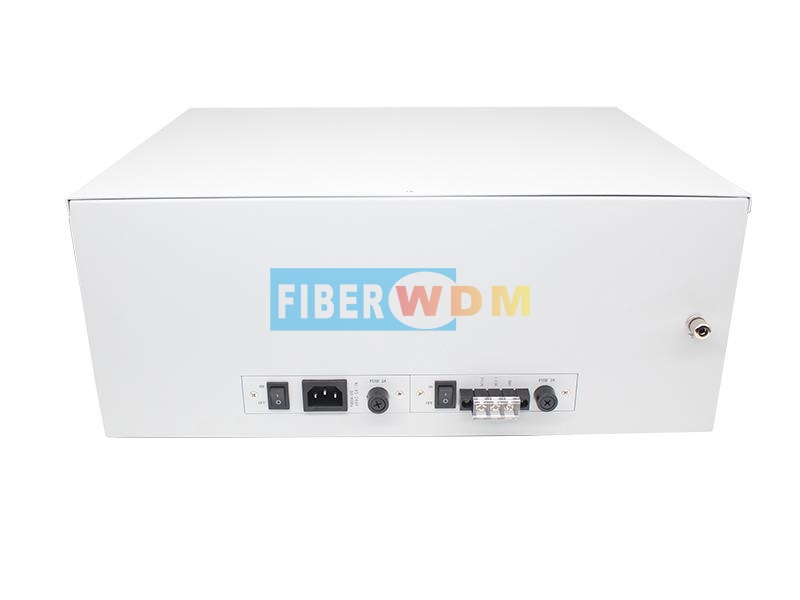

后面板

（1）、AC或DC电源接口：设备工作电源输入接口。

4.2. 设备连接说明

4.2.1. 内部光路连接示意说明

单组2×4光开关内部光路示意图

4.3. 上位机监控

本设备可以通过前面板上的RS-232或RJ45接口接收来自计算机的控制信号来实现自动测量或实时监控（利用串口监控系统或串口软件）,也可以通过以太网口进行远程监控。
