/1X8 600um芯径 800-2500nm 机械式光开关 SMA905接头

1X8 600um - 800~2500nm 机械式光开关
1X8 600um - 800~2500nm 机械式光开关 1X8 600um - 800~2500nm 机械式光开关 1X8 600um - 800~2500nm 机械式光开关 1X8 600um - 800~2500nm 机械式光开关 1X8 600um - 800~2500nm 机械式光开关 1X8 600um - 800~2500nm 机械式光开关 1X8 600um - 800~2500nm 机械式光开关

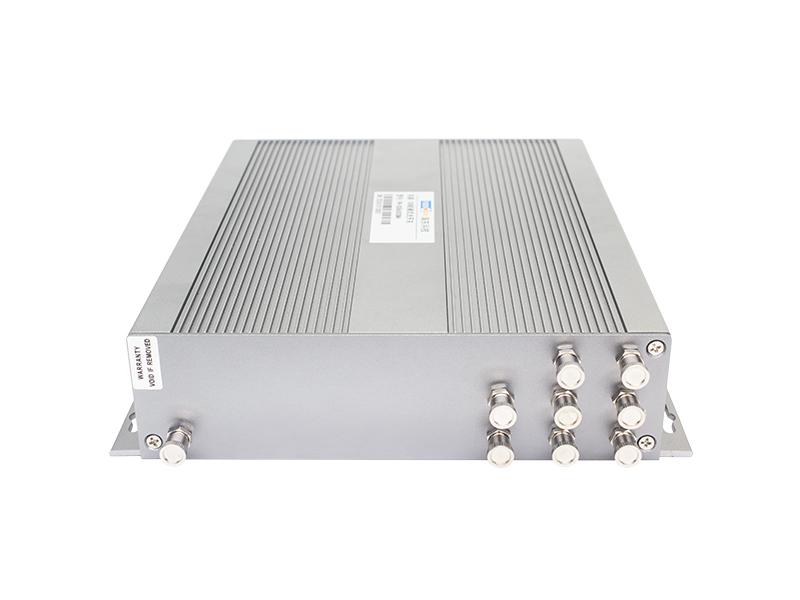

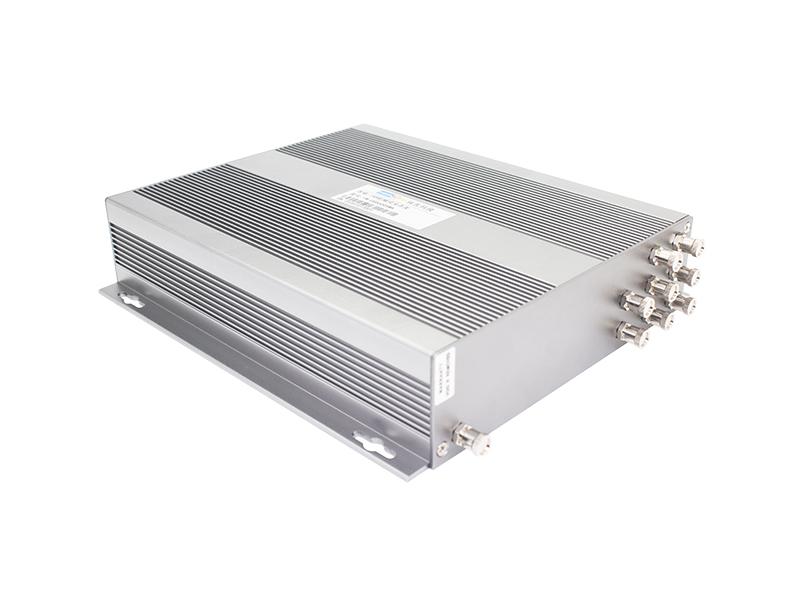

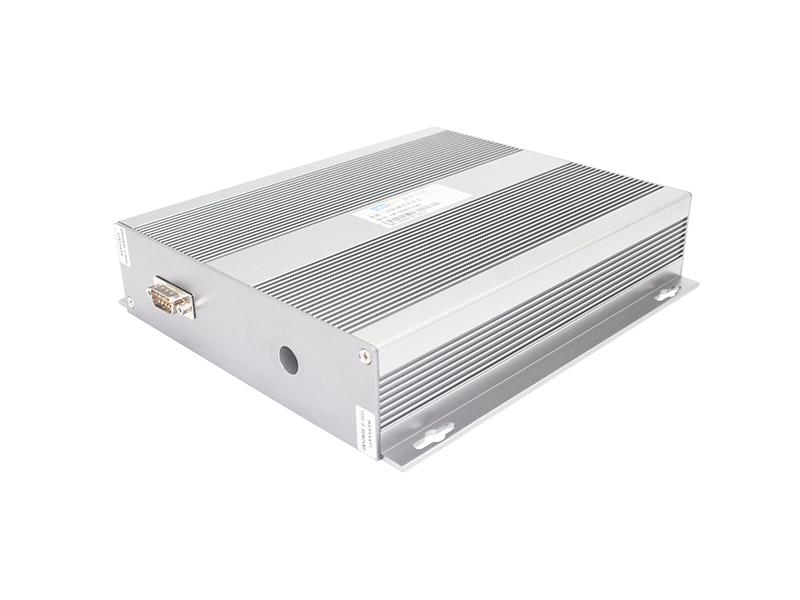

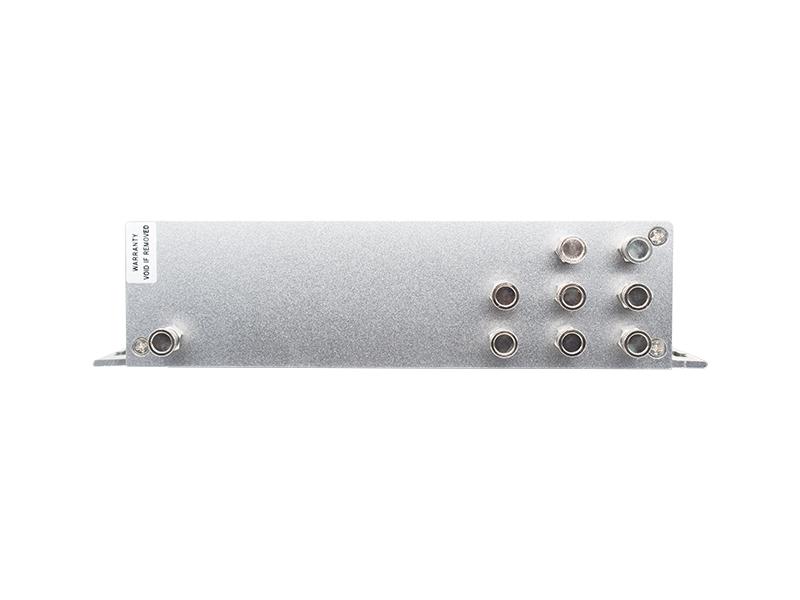

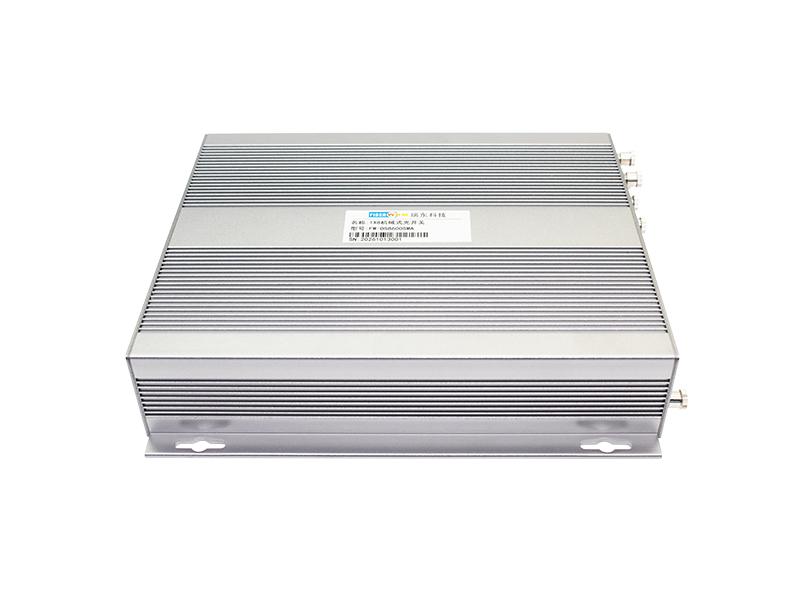

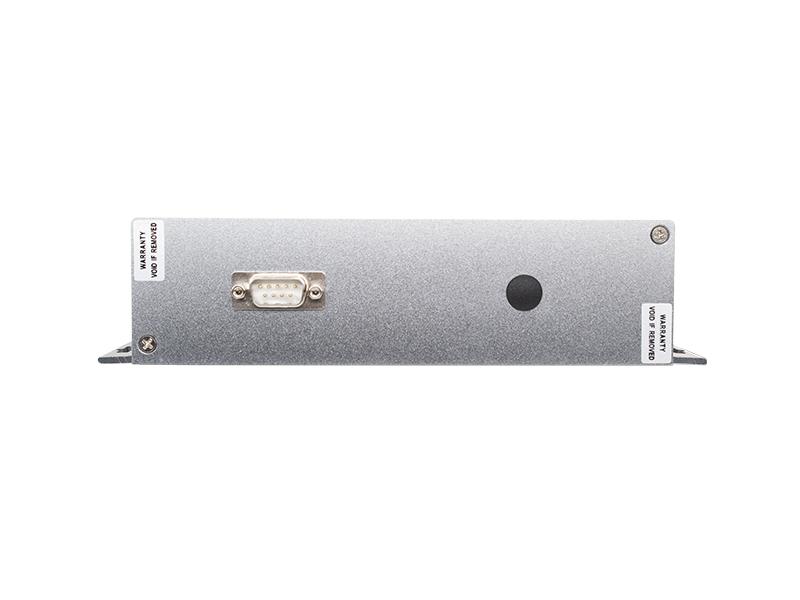

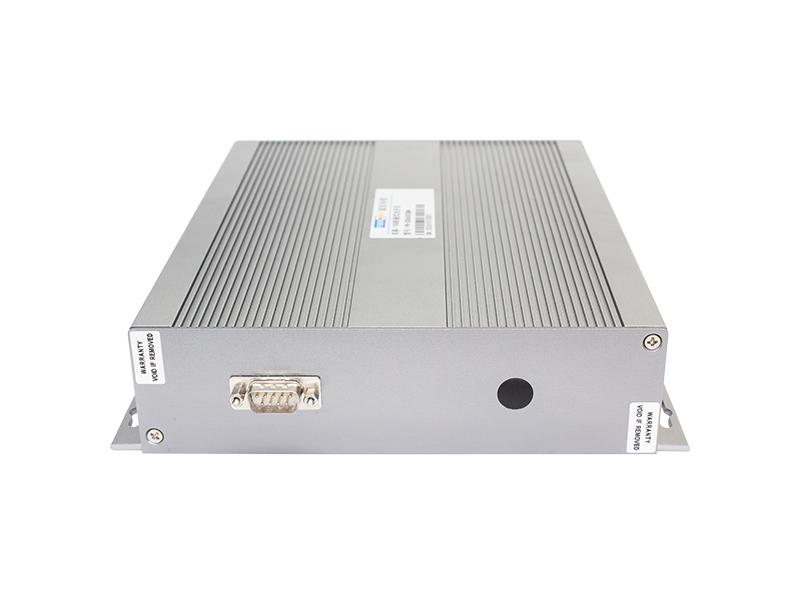

1X8 600um芯径 800-2500nm 机械式光开关 SMA905接头

产品应用

  • 光传输系统中的多路光纤监控
  • 光谱分析、光学测量仪器
  • 组成光纤及各种光器件的测试系统
  • 多光源/探测器自动换接系统
  • 光传感多点动态监控系统
  • 光测试系统中用于光纤、器件、野外光缆测试
  • 实验室光器件测试研究
  • 组建光纤自愈网络

    功能特点
  • 宽工作波长范围：800–2500nm，覆盖可见光至中红外波段，适用多种光源与探测器
  • 大芯径光纤：600μm 芯径、0.22 数值孔径（NA），适合高功率及多模光信号传输，耦合效率高
  • 产品具备低损耗、高可靠性
  • 内部器件均选用进口元件，可靠性更好
  • 模块化设计，可灵活嵌入各领域系统
  • RS232 通信接口：支持串口指令控制，便于集成至自动化测试系统与上位机软件
  • 内部电路设计故障自检告知功能



现在查询 下载
  • 产品详细信息

 广州市瑞东电子科技有限公司研发生产的FW-OS8600SMA是一种1X8光路切换、转换、选路器件，可实现一路输入或输出端切换选择8通道光路的其中一路进行输出或输入, 本产品采用600um光纤，工作波长为800~2500nm范围，产品在光纤传输系统，光开关用于多重监视器，LAN，多光源，探测器和保护以太网的转换。光开关主要应用于：光传输系统中的多路光监控、LAN 多光源/探测器自动换接以及光传感多点动态监测系统；光测试系统中用于光纤、光器件、网络和野外工程光缆测试 ；光器件装调。


技术指标

名称

参数

型号

 OSW-1X8-600UM-A

插入损耗

≤ 1.5 dB

工作波长

800~2500nm

回波损耗

  ≥ 30 dB

信道干扰

 ≥ 50

偏振相关损耗

 ≤ 0.1 dB

重复性

≤ 0.1 dB

光纤类型

600UM匹配NA0.22的光纤

出纤长度

1.0m

工作电源

5 V，1000mA

使用寿命

> 107 次

开关时间

≤20 ms（相邻通道）

光纤连接器

SMA905或其他

工作温度

-20 ℃ ~ +70 ℃

存储温度

-40 ℃ ~ +85 ℃

控制方式

RS-232

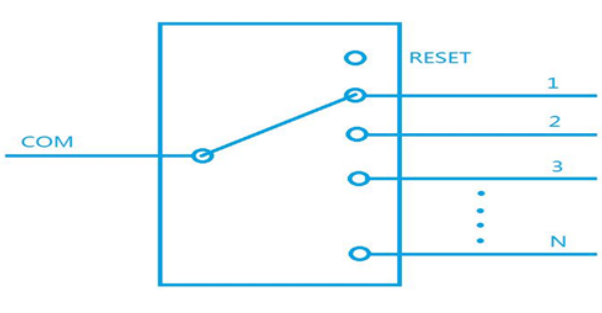

光路图

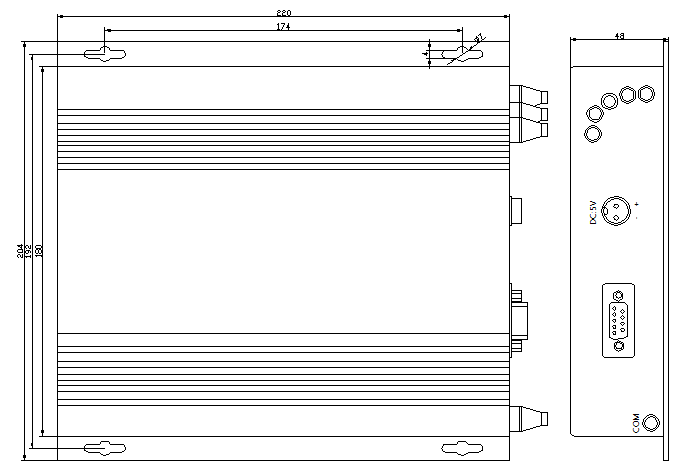

模块尺寸图







管脚定义

DB9-母头

管脚

类型(I/O)

名称

功能

2

Out

TXD

串行接口，发送数据端

3

Input

RXD

串行接口，接收数据端

5

Power

GND

电源地

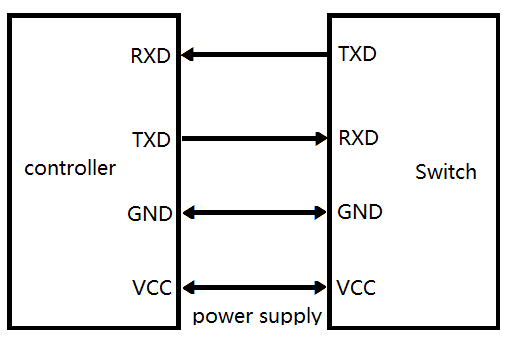

连接示意图
