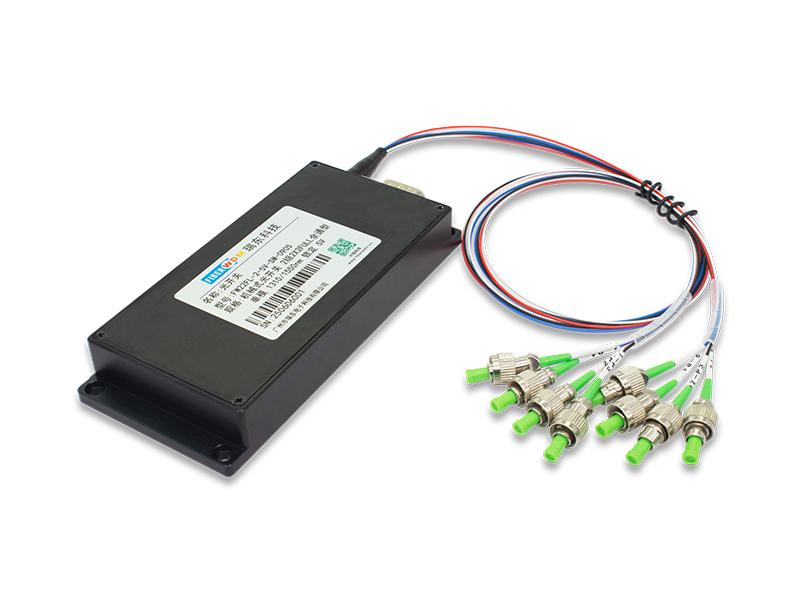

2通道2X2F机械式光开关
2通道2X2F机械式光开关 2通道2X2F机械式光开关 2通道2X2F机械式光开关

2通道2X2F机械式光开关

功能特点


  • 产品具备低损耗、高可靠性
  • 内部器件均选用进口元件，可靠性更好
  • 模块化设计，可灵活嵌入各领域系统
  • 控制方式简单方便易控制
  • 内部电路设计故障自检告知功能
现在查询 下载
  • 产品详细信息

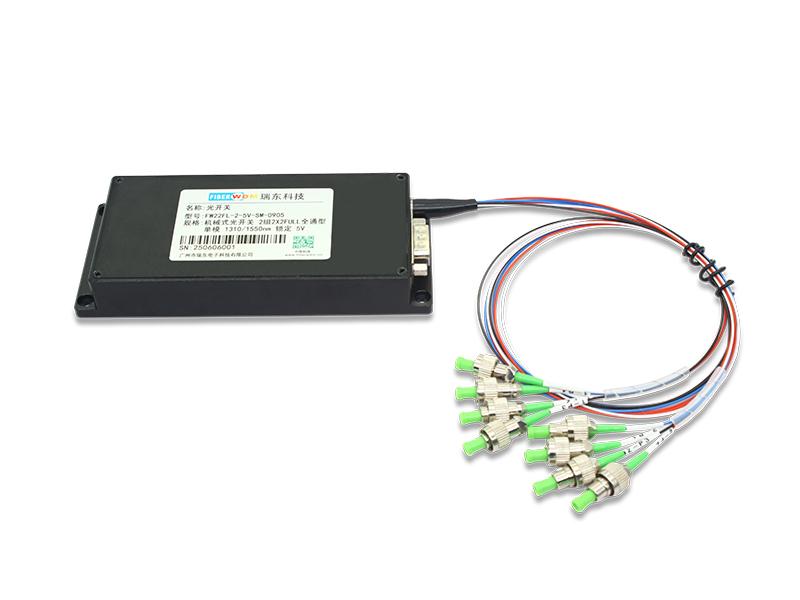

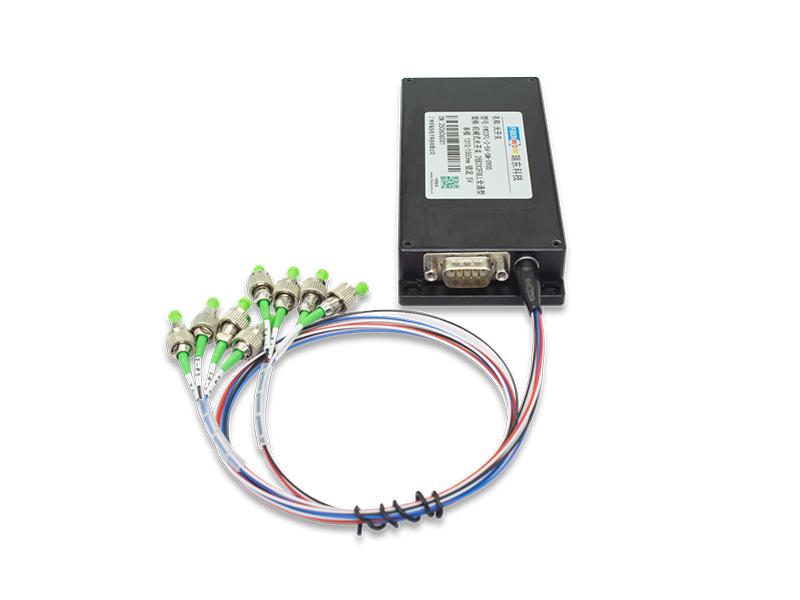

FW22FL-2-5V-SM-0905机械式光开关


2组 2X2FULL全通型 单模 1310/1550nm ，锁定，5V，0.9mm 0.5M 光纤，RS485接口 135×60×20


产品描述


FW22FL-2-SM-0905是一种光路切换、转换、选路器件，有2组2X2光开关组合，可实现两组直通和交叉光路切换。在光纤传输系统，光开关用于多重监视器，LAN，多光源，探测器和保护以太网的转换 。光开关主要应用于：光传输系统中的多路光监控、LAN 多光源/探测器自动换接以及光传感多点动态监测系统；光测试系统中用于光纤、光器件、网络和野外工程光缆测试 ；光器件装调。


产品应用


  • 光传输系统中的多路光纤监控
  • 组成光纤及各种光器件的测试系统
  • 多光源/探测器自动换接系统
  • 光传感多点动态监控系统
  • 光测试系统中用于光纤、器件、野外光缆测试
  • 实验室光器件测试研究
  • 组建光纤自愈网络


技术指标


名称 参数
插入损耗

≤1.0 dB

工作波长

1260~1650nm

回波损耗

≥ 50 dB

信道干扰

≥ 55 dB

偏振相关损耗

≤ 0.05 dB

波长相关损耗

≤ 0.25 dB

温度相关损耗

≤ 0.25 dB

重复性

≤ ± 0.02 dB

光纤类型

9/125 um

工作电源

5 V，200mA

使用寿命

> 107 次

开关时间

≤15 ms

开关类型

锁定 或 非锁定

工作温度

-20 ℃ ~ +70 ℃

存储温度

-40 ℃ ~ +85 ℃

模块尺寸

135 x 60 x 20 nm

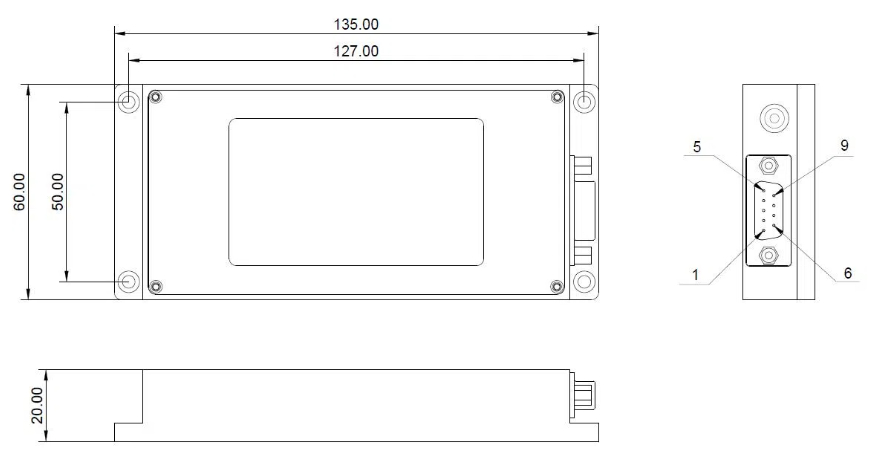

模块尺寸图



管脚定义:


DB9公头接口

管脚

类型 名称 功能
2

Input

A+

485通信 A+

3

Input

B-

485通信 B-

8

Power

GND

供电电源地

9

Power

VCC

供电电源正极

1,4,5,6,7

NC NC 空

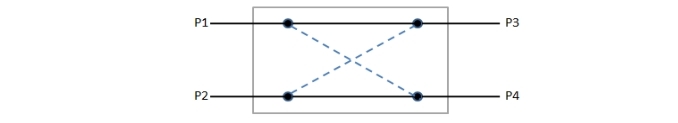

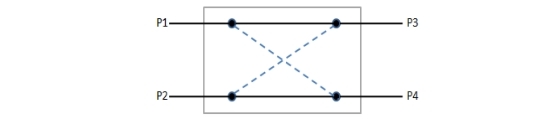

光路图:

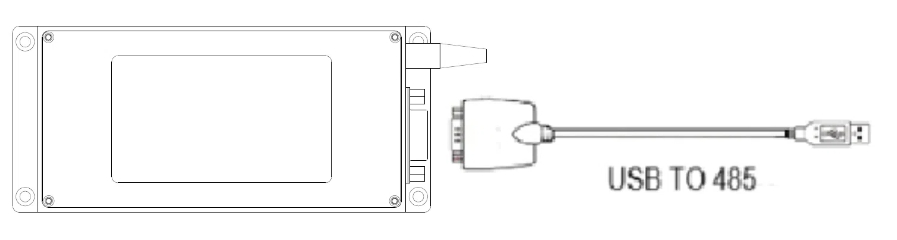

控制示意图



控制指令集


  • “_”表示下划线。
  • 通信协议里所有字母都是为大写。
  • 本模块每次只能执行一个指令。通常等程序返回相应值后才可以输入下一条指令。
  • 实际操作中输入尖括弧“<”作为开始符、尖括弧“>”作为结束符。


名称 描述 指令
设置光开关通道 命令表示设置选择光开关通道，XX表示设置第一个光开关，YY表示设置第二个光开关，XX为01时切换至 P1通P3，P2通P4。为02时切换至P1通P4，P2通P3。设置成功返回响应1。XX输入超光开关通道数时 ，返回响应2。返回响应3为光开关切换故障或出现错误。

命令:<OSW_OUT_XX_YY>

响应1:<OSW_OUT_OK>

响应2:<OSW_OUT_OVERFLOW>

响应3：<OSW_OUT_FAULT>

查询光开关当前通道
命令表示查询光开关当前通道，成功查询返回响应命令，XX，YY表示当前通道。

01：为P1通P3,P2通P4

02：为P1通P4,P2通P3

命令:<OSW_OUT_?>

响应:<OSW_OUT_XX_YY>

查询光开关信息
命令表示查询光开关的信息，返回响应表示：

模块型号：OSW-2-2X2F-SM

工作波长：1260~1650nm

光纤类型：9/125um

光纤保护套管：0.9mm

尾纤长度：1m

控制接口：RS-485

连接头：FC/APC

命令:<OSW_TYPE_?>

响应:<OSW_TYPE_OSW-2-2X2F-SM_1260~1650_9/125_90_10_R4>


注：模块串口波特率：9600，数据位：8位，停止位：1位，无校验。发送的指令为错误时，光开关返回响应命令 <OSW_ERROR> 。

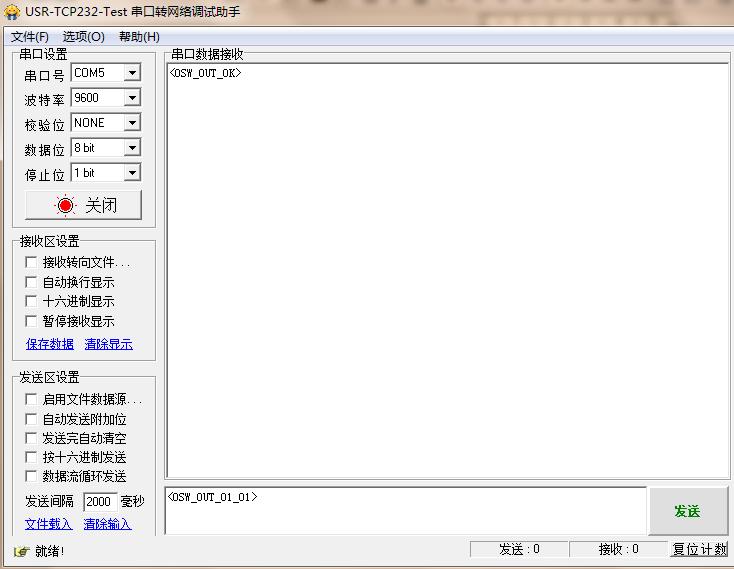

软件示意图




注意事项及维护


仪器的合理使用与妥善保管可长期保持良好的性能指标，延长其使用寿命，因此需要适当维护：

1、仪器应避免强烈的机械振动、碰撞、跌落及其他机械损伤。运输时必须要有良好的包装和减振、防雨及防水措施。

2、光连接口卸下光缆连接线应即时戴上防尘帽，以防止硬物、灰尘或其它脏物触及连接端面，影响模块指标。

3、请避免在有尖锐拐角及边缘处压折或弯曲光纤。

4、请避免使用系带打结固定光纤。

5、请避免用电烙铁碰触光纤

6、模块出现故障,应由专业技术人员修理或送修，禁止自行拆修模块。

7、本产品保修期为二年，3个月内产品质量问题包换(用户自行拆装、维修、均不在保修之列)。
