24路 4选1 MPO接口 光开关切换设备

  • 具有插入损耗小,切换速度快等特点。
  • 光开关内部电路自检测,故障报警告知。
  • 串口RS-232,以太网RJ45通信接口。
  • 采用 LCD 显示屏,非常直观的显示光路状态,方便用户的操作。
  • 可通过按键和串口、网口发送指令控制光路切换设置。并可通过串口指令锁定按键操作。



  • 产品详细信息

24路 4选1 光切换 光开关 光切换 光选路设备

RD-OSW-1X4-MF24A-M3

1U机箱,双电源交流220V, 24路4路输入(MPO/PC母头24芯),24路1路输出(MPO/PC母头24芯),多模OM3 850nm ,支持4选1切换;带液晶显示屏,支持按键手动切换和程控切换,支持RJ45网口和RS232接口;MPO 24芯Type A线序;


产品简介


MPO光开关切换设备由光开关组合同步切换,是一种光路控制设备,可通过按键、串口通信、 以太网通信对光路进行手动、近程、远程方式控制光纤光路切换。在光通信应用中具有重要作用。光开关主要应用于光传输系统中的多路光监控、LAN多光源/探测 器自动换接 以及光传 感多点动态监测系统光测试系统中用于光纤、光器件、网络和野外工程光缆测试;光器件装调。


面板说明



前面板


(1)RJ45:以太网10/100M通信接口。

(2)RS-232:RS-232通信接口,母头。

(3)LCD显示屏:设备地址、当前通道和相关信息的显示。

(4)按键:▲—上移键;▼—下移键;Enter—确定键;Esc—取消键。

(5)光接口说明:
        COM: MPO/PC母头,输出端(支持双向);
        1~4:MPO/PC母头,为输入端(支持双向)

(6)指示灯:POWER1/POWER2



后面板

(1)POWER ON/OFF:设备开、关机按钮。

(2)AC电源接口:设备工作电源输入接口。

(3)设备接地连接端。


性能指标


名称

参数

型号

RD-OSW-1X4-MP024-OM3

工作波长

850nm

插入损耗

≤ 2.0 dB

重复性

≤ 0.02 dB

回波损耗

≥ 30 dB

串扰

≥ 35 dB

波长相关损耗

≤ 0.25 dB

偏振相关损耗

≤ 0.05 dB

光纤类型

OM3(50/125um)

连接器形式

MPO/PC(母头,24芯)

监控端口

RJ45、RS-232

工作电源

AC:100~240V

工作温度

-10 ~ +60℃

存储温度

-40 ℃ ~ +85 ℃

机箱类型

19寸英寸标准1U机架(483 X 230 X 45)

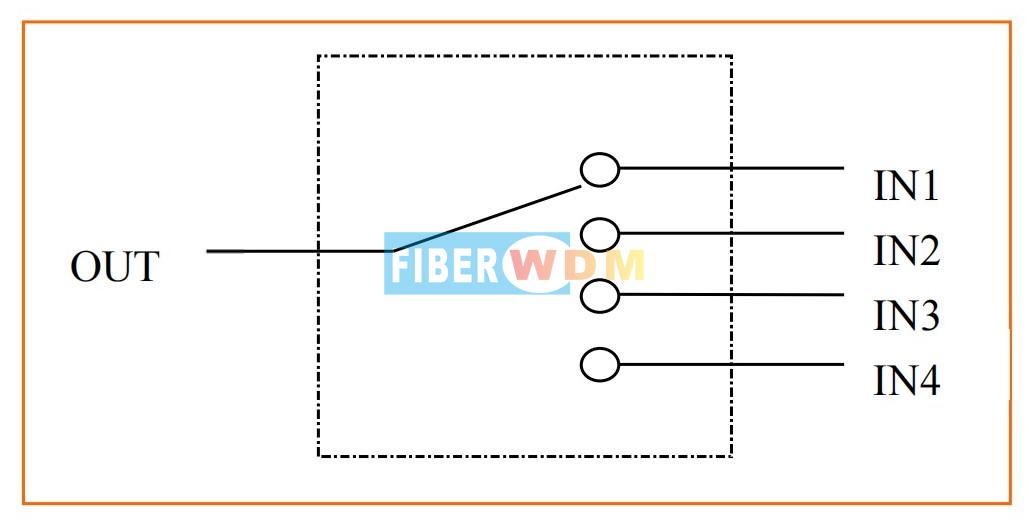

光路图


1X4内部光路示意图


出厂设置


●设备地址:01

●设备按键使用权限:允许

●串口设置为:9600波特,8位数据位,1位停止位,无奇偶校验。

●IP 地址:192.168.1.100; 通信端口:5000

●网口协议类型:TCP Server(服务器)、UDP(固定端口:18888)

注:用户有特殊要求的除外。
