4选1光开关切换设备

4选1光切换保护系统

一.系统概述

光选路切换保护设备为我司为客户定制的产品，可以实现光功率监测、光路自动切换以及网络管理等功能。在光通信网络中，设备实时监测工作光纤和备用光纤上的光功率，当监测到当前工作光纤上的光功率值低于设定的切换门限时，发出短信告警、显示、网管告警提示并自动切换到备用光纤,从而实现对光传输系统线路的保护。设备可以简单、经济地构成各种通路、干线的保护方案，也可以对各种需要光路切换的网络进行保护，从而组建一个无阻断、高可靠性、安全灵活、抗灾害能力强的光通信网。

二.工作原理

光路保护系统组成如下图所示：

4选1保护方式

 三.光切换保护设备

3.1技术参数

四、使用说明

4.1面板说明

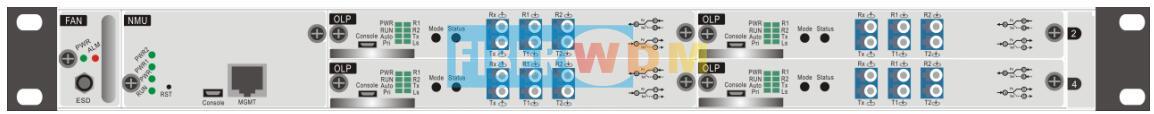

 1U机框

2U机框

4U机框

（1）FAN单元：用于机箱散热，可热插拔；

（2）NMU主控卡，自带LCD显示屏，实时显示各个板卡当前状态、设备配置菜单等相关信息的显示；

• P1、P2：指示当前电源工作状态，灯亮表示电源正常工作，灯灭表示电源异常；
• Run：设备运行灯，0.5秒闪烁一次；
• Reset：设备复位与恢复初始化按键。短按复位，长按5S以上设备恢复初始化；
• SFP1/SFP2：10M/100M以太网交换机光口，SFP封装；
• 10M/100M RJ45以太网接口、RS-232串口：设备监控数据信息的通信接口；
• OK/ESC——进入/退出菜单操作按键，△/▽/◁/▷——菜单移动操作按键；

（3）交流电源单元；

（4）直流电源单元：-48V为负压输入端，RTN为正电源的回路，PGND为设备外壳地；

（5）光切换保护业务板卡，占用标准0.5U槽位；面板上的光接口，按照光路连接说明进行光路连接。

• PWR：指示业务卡当前电源工作状态，灯亮表示电源正常工作，灯灭表示电源异常；
• RUN：系统运行灯，0.5秒闪烁一次；
• Auto：工作模式灯，灯绿为自动模式，灯灭表示手动模式；
• Pri：指示光路状态，灯绿为工作在主路由R1上，灯灭为工作在备用路由R2上；
• R1：指示光接口R1光功率状况，灯绿表示光功率正常，灯灭表示光功率异常；
• R2：指示光接口R2光功率状况，灯绿表示光功率正常，灯灭表示光功率异常；
• R3：指示光接口R3光功率状况，灯绿表示光功率正常，灯灭表示光功率异常；
• R4：指示光接口R4光功率状况，灯绿表示光功率正常，灯灭表示光功率异常；

（6）、通信接口连接说明

• RS-232接口

          设备与计算机连接时，采用Micro 5P USB接口，驱动芯片为PL2303，通过USB延长线和计算机USB口相连。

• RJ45以太网接口

       设备与计算机通过交换机连接时，应该使用直通线（两端的接线顺序都为：1-橙白，2-橙，3-绿白，4-蓝，5-蓝白，6-绿，7-棕白，8-棕）；设备与计算机直接连接时，应该使用交叉线（一端为：1-橙白，2-橙，3-绿白，4-蓝，5-蓝白，6-绿，7-棕白，8-棕；另一端  为：1-绿白，2-绿，3-橙白，4-蓝，5-蓝白，6-橙，7-棕白，8-棕）。

4.2、面板操作说明

（1）、设备显示屏初始显示内容：各链路实时功率、波长，按△/▽/◁/▷键可以查询设备信息、IP、网关、子网掩码、当前日期、时间等信息。

（2）、通过RS-232或RJ45通信接口可发送程控指令允许或禁止面板按键的操作。

五、机箱结构

• 机框采用19英寸标准机箱，可通过挂耳转换安装在21寸及23寸的机柜中。
• 可提供1U4槽，2U8槽，4U16槽三种机箱类型
• 所有接口均在前面板，可支持壁挂式安装。
• 机箱采用模块化插卡设计，包括以下插卡类型：

整机设备参数：
