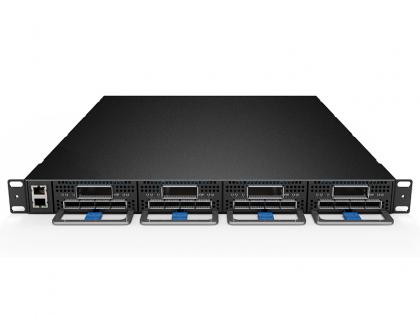

400G DCI BOX 综合网管系统

400G DIC 综合网管系统

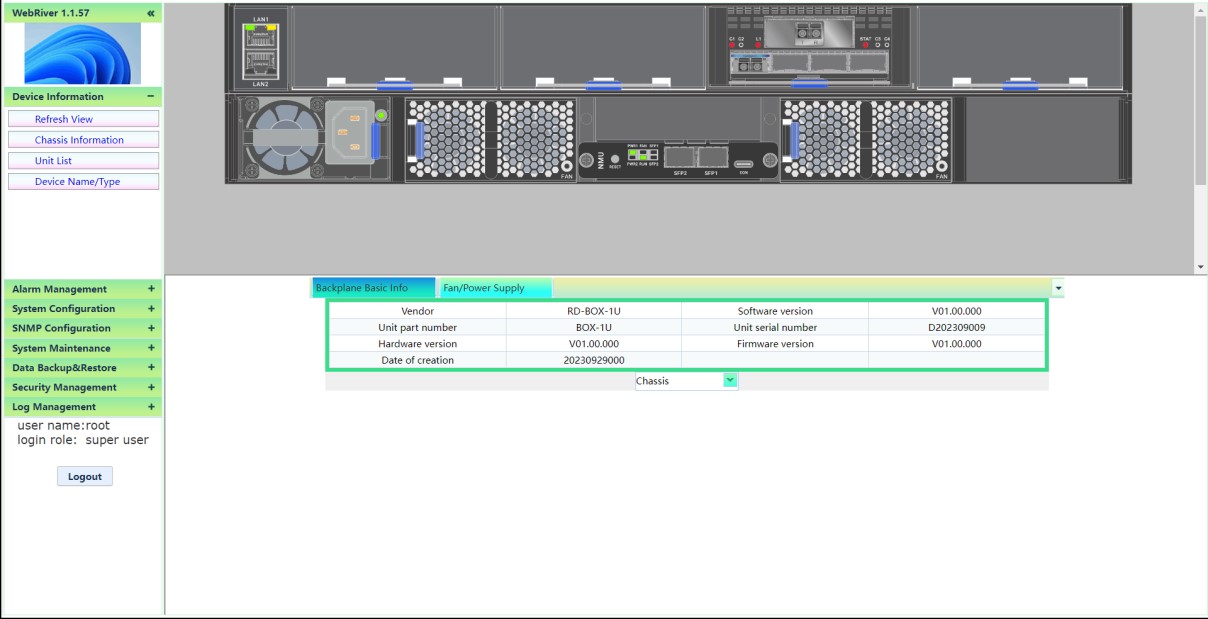

设备状态查看：

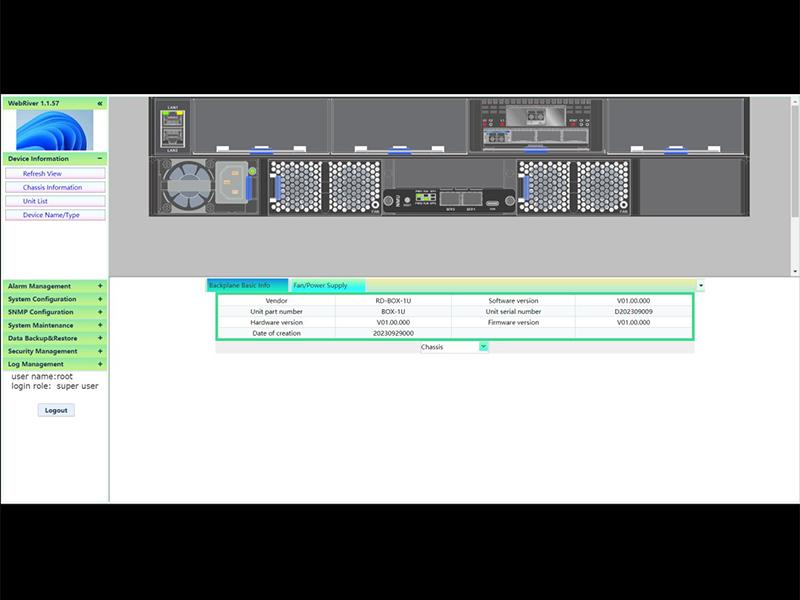

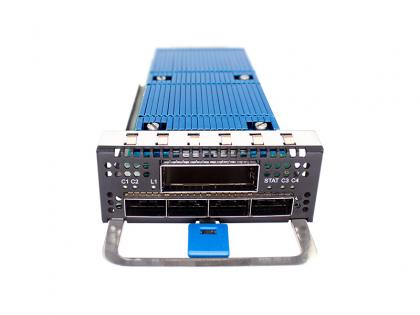

 查看板卡的状态信息：

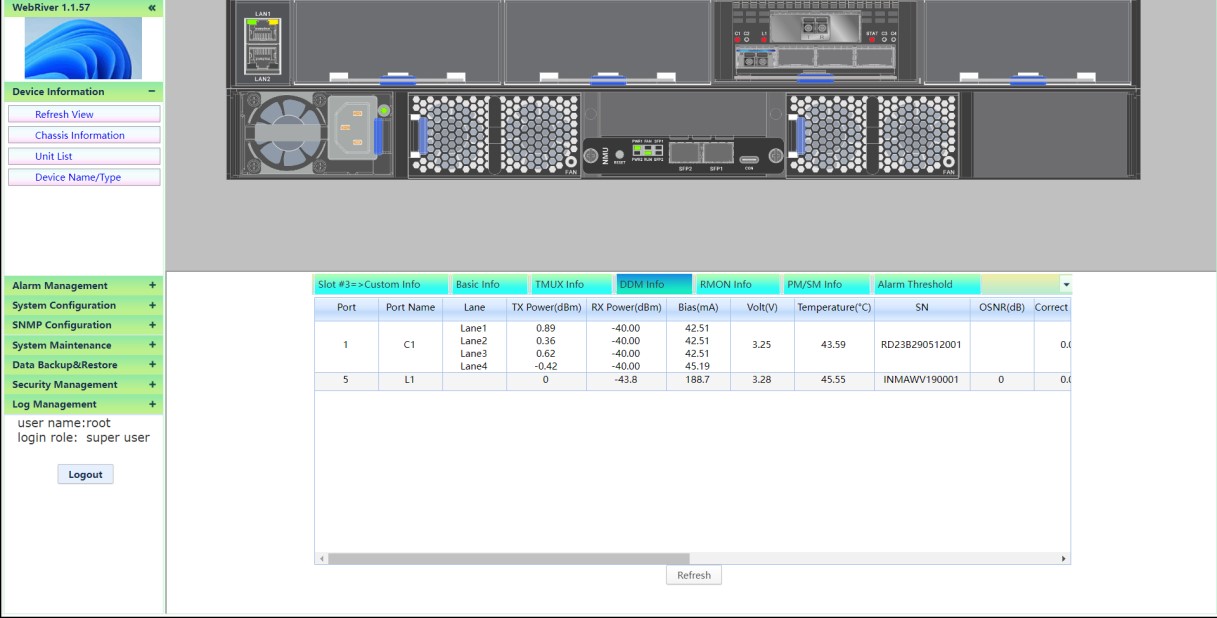

查看板卡的光功率信息：

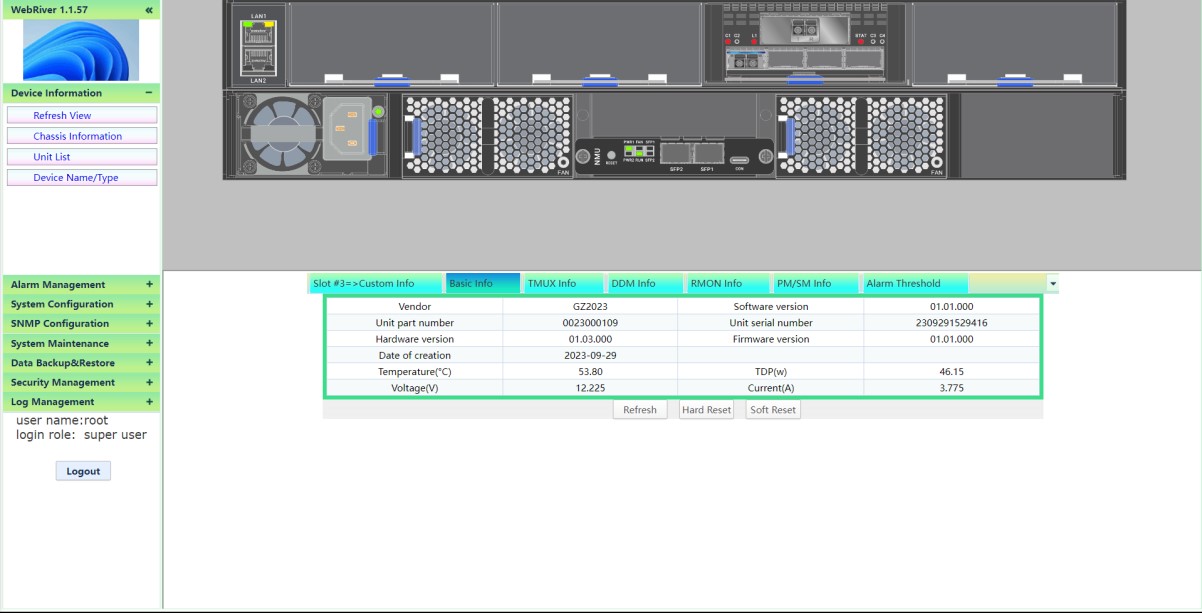

查看板卡的工作状态：

查看光模块的状态；

告警管理：

• 显示告警；
• 实时记录设备所产生的的告警；

安全管理：

• 提供登陆账户角色的操作权限限制，能根据级别来分配可操作访问内容，杜绝可能发生的恶意破坏通讯秩序的行为；
• 提供添加新用户新权限的功能

日志管理：

• 实时记录登陆软件的主机与用户；
• 实时记录操作WEB功能与内容的主机与用户；

其他功能：

• 直观查看设备运行情况；
• 提供实时修改配置功能；
• 一键设备状态；

主机与设备连接示意图

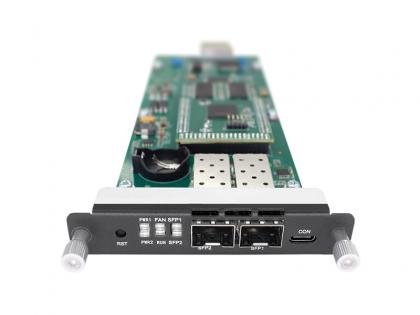

       使用网线把网管卡的“RJ45”接口和交换机（个人PC）连接起来，此时“RJ45”接口的指示灯亮起来或者闪烁，如果“RJ45”接口指示灯不闪烁不亮则说明网线无法通信需排除连接问题。

确定设备和个人PC通过网线正常连接后，在IE浏览器输入设备IP （设备出厂IP:192.168.1.228），输入账号密码（默认账号有root、admin、guest，密码分别对应为root@8989、admin@8989、guest@8989）进入设备界面。

       每个网管上共有4个接口能进行通信，分别是两个光口和两个电口（新款的设备是3个光口2个电口）；通过连接的的方式不同，每个网管设备都可以使用1个网口（光口）连接上层设备，并使用另一个网口（光口）连接下层设备；两个网口（光口）间提供数据交换与拓展连接的作用，由于光口有百兆千兆的速率，所以当前只能用百兆的去连接百兆的光口，千兆的去连接千兆的光口进行通信连接。

       通过网管之间的串联，使用一根网线（光纤）便可以访问所有串联的设备，但最终所有的设备不可串成环，否则会导致网络瘫痪！

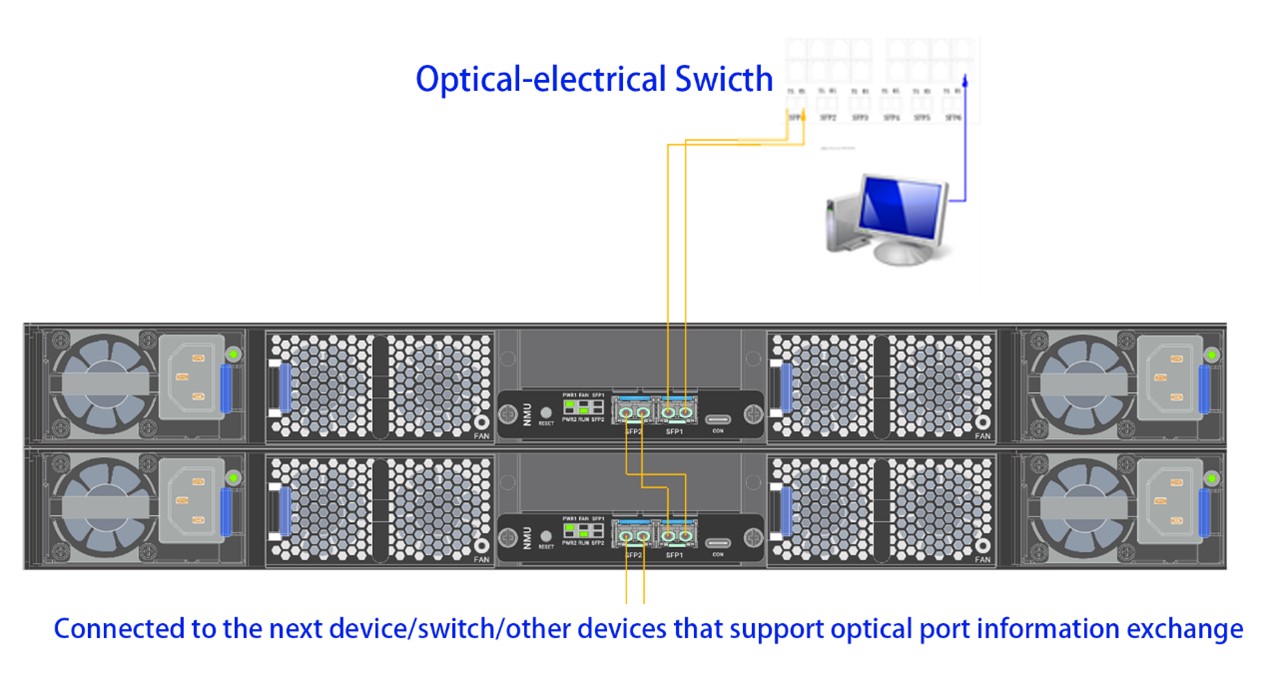

下图为接线的示意图，蓝色（红色）为网线，黄色为光缆连接。

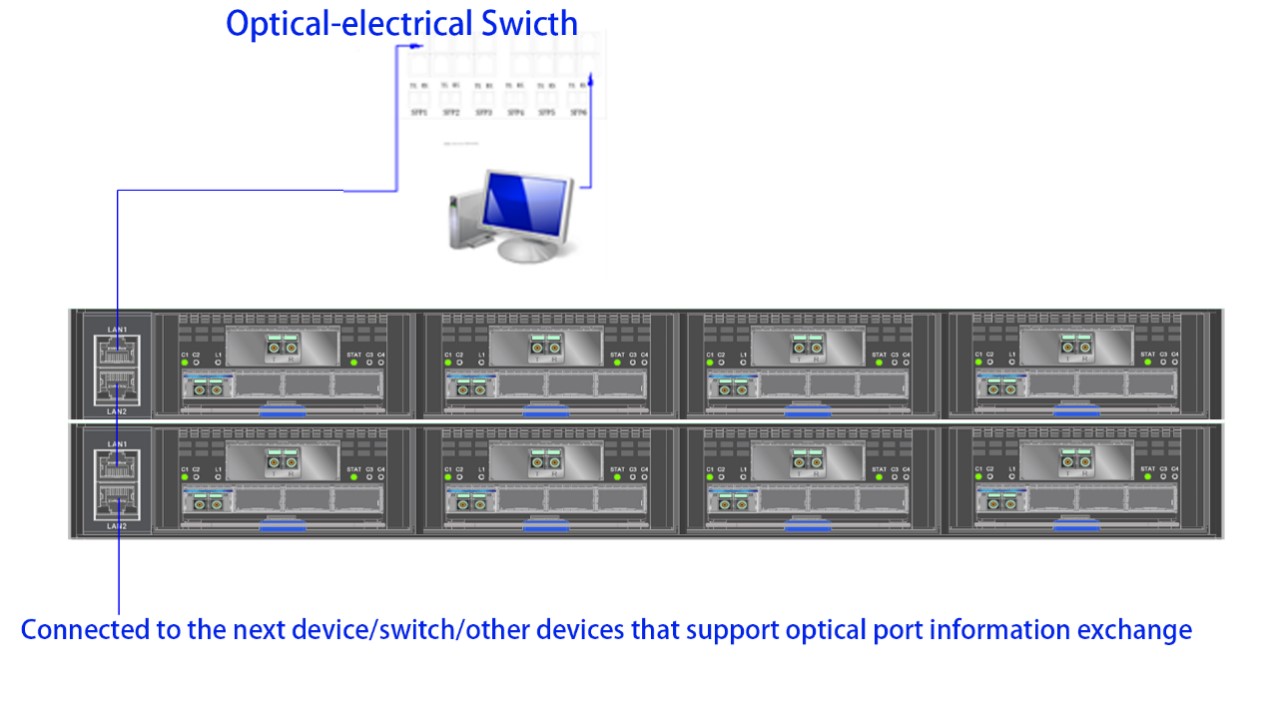

图1-1  1U设备的网口连接示意图

图1-2  1U设备的光口连接示意图
