4G/5G 前传无源波分复用器

为满足数据流量的高速增长需求，运营商需不断地增加基站数量。传统的建站方式需要新建机房、购置设备及相关配套器件、投入人力等，周期长、投资与运维成本高。

为避免传统建站方式带来的缺点，运营商逐渐采用将多个BBU（Base Band Unit，基带处理单元）集中放置的方式。这种建站方式降低了机房租金投入、设备成本投入、人力投入等，使得工期大大缩减、投资运维成本大幅降低。但这种方式对光纤资源需求较大。若光纤资源匮乏或无管道资源，则较难实施。

瑞东光电公司的基站拉远光纤扩容系统，提供了一种既可实现BBU集中放置，又能大大减少光纤需求的建网方案。在光纤扩容系统中，通过在BBU和RRU上使用配套的彩光模块，提供不同波长的业务信号。将承载各个波长业务信号的光纤，分别连接到BBU侧和RRU侧的光纤扩展器。两侧的光纤扩展器将不同波长的信号通过线路侧的一条光纤进行传输，从而节省大量的光纤资源。

现在查询下载

类别

热门产品

产品详细信息

4G/5G 前传无源波分复用器

光纤扩容系统是一种无源方案，可靠性高，且设备体积小，便于安装和使用。其适用于以下场景：

(1)BBU（DDU）/ 与RRU(AAU) 站点之间距离较远，在1km 以上。
(2)在光纤资源匮乏地区，无管道资源，无条件新敷设光纤。
受工期限制较大时，可作为应急方案临时解决光纤问题。

4G/5G光纤扩容系统如图所示

模型一

4G/5G点对点应用

模型二

4G 5G混合开通应用

模型三

4G/5G总线型应用

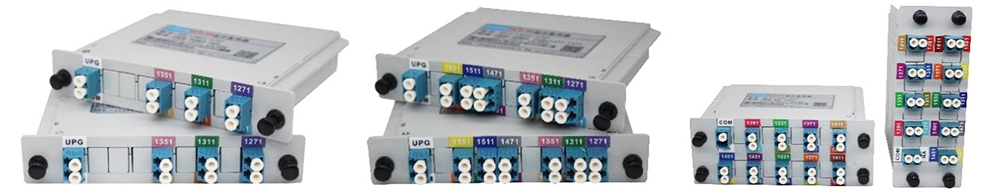

无源波分复用器产品

6CH CWDM

12CH CWDM

18CH CWDM

产品规格参数

参数			CWDM MUX/ DEMUX 18CH Dual fiber
中心波长(nm)			ITU, ITU+1
带宽 (nm)			ITU±6.5
工作波长(nm)			1270\1290\1310\1330\1350\1370\1390\1410\1430\ 1450\1470\1490\1510\1530\1550\1570\1590\1610nm
通道数			2ch	6ch	8ch	12ch	18
波长间隔 (nm)			20
光纤类型			SMF-28e or customer specified
插入损耗 (dB)			<1.5	<1.8	<2.4	<3.6	<4.8
隔离度 (dB)		相邻隔离度	≥30
		非相邻隔离度	≥40
偏振相关损耗 (dB)			≤0.2
回波损耗(dB)			≥45
方向性 (dB)			≥50
最大承载光功率值 (mw)			≤ 500
工作温度 ()℃			-20～75
存储温度 ()℃			-40～85
ABS插片盒	重量		0.1kg
	尺寸		13010025MM
室内1U机架	重量		1.5kg
	尺寸		43511044MM
室内3U机架	重量		2.5kg
	尺寸		435110135MM
室外水箱	重量		1.4kg
	尺寸		370280105MM

附件产品图

室内1U机箱

室内3U机箱

室外防水箱

产品订购信息

序号	产品名称	产品型号	产品描术
1	无源波分复用器 A端	RD-CM6-LGXC01-2737	CWDM MUX 6CH (1271-1371nm) 带升级端单纤LC/UPC 插片盒子
1	无源波分复用器 B端	RD-CD6-LGXC01-2737	CWDM DEMUX 6CH (1271-1371nm) 带升级端单纤LC/UPC 插片盒子
2	无源波分复用器 A端	RD-CM12-LGXC01-2757	CWDM MUX 12CH (1271-1371/1471-1571nm) 带升级端单纤LC/UPC 插片盒子
2	无源波分复用器 B端	RD-C12-LGXC01-2757	CWDM DEMUX 12CH (1271-1371/1471-1571nm) 带升级端单纤LC/UPC 插片盒子
3	无源波分复用器 A端	RD-CM18-LGXC01-2761	CWDM MUX 18CH (1271-1611nm) 带升级端单纤LC/UPC 插片盒子
3	无源波分复用器 B端	RD-CD18-LGXC01-2761	CWDM DEMUX 18CH (1271-1611nm) 带升级端单纤LC/UPC 插片盒子
	其它配件
1	室内1U机箱	RD-1U-3LGX	3槽位1U机箱配3个空面板43511044MM
2	室内3U机箱	RD-3U-16LGX-01	16 槽位3U机箱配16个空面板 435110135MM
3	室外防水箱	RD-LGX--1-B1	室外防水箱挂墙式/抱杆式 370280105MM

产品应用图

4G 网络产品配置表

NO.	产品名称	产品型号	产品描术	需求数量
				BBU	RRU			合计
1	CWDM A端	RD-CM6-LGXC01-2737	CWDM MUX/DEMUX 3ch 6wavelengths	1		0	1
2	CWDM B端	RD-CD6-LGXC01-2737	CWDM MUX/DEMUX 3ch 6wavelengths	0		1	1
3	10G 光模块	RSPD-10GC10-27	SFP+ 10G 1270 CWDM 10KM DDM	1		0	1
4	10G 光模块	RSPD-10GC10-29	SFP+ 10G 1290 CWDM 10KM DDM	0		1	1
5	10G 光模块	RSPD-10GC10-31	SFP+ 10G 1310 CWDM 10KM DDM	1		0	1
6	10G 光模块	RSPD-10GC10-33	SFP+ 10G 1330 CWDM 10KM DDM	0		1	1
7	10G 光模块	RSPD-10GC10-35	SFP+ 10G 1350 CWDM 10KM DDM	1		0	1
8	10G 光模块	RSPD-10GC10-37	SFP+ 10G 1370 CWDM 10KM DDM	0		1	1

5G网络产品配置表

NO.	产品名称	产品型号	产品描术	需求数量
				DDU	AAU			合计
1	CWDM A端	RD-CM6-LGXC01-2737	CWDM MUX/DEMUX 3ch 6wavelengths	1		0	1
2	CWDM B端	RD-CD6-LGXC01-2737	CWDM MUX/DEMUX 3ch 6wavelengths	0		1	1
3	25G 光模块	RSPD-25GC10-27	SFP28 25G 1270 CWDM 10KM DDM	1		0	1
4	25G 光模块	RSPD-25GC10-29	SFP28 25G 1290 CWDM 10KM DDM	0		1	1
5	25G 光模块	RSPD-25GC10-31	SFP28 25G 1310 CWDM 10KM DDM	1		0	1
6	25G 光模块	RSPD-25GC10-33	SFP28 25G 1330 CWDM 10KM DDM	0		1	1
7	25G 光模块	RSPD-25GC10-35	SFP28 25G 1350 CWDM 10KM DDM	1		0	1
8	25G 光模块	RSPD-25GC10-37	SFP28 25G 1370 CWDM 10KM DDM	0		1	1
