4X4机械式光开关（继电器锁定型）

产品特点

低插入损耗、波长范围宽
低信道串扰、高稳定性、高可靠性
断电保持光路。
内部电路设计故障自检告知功能
控制方式简单、尺寸小、方便嵌入系统

现在查询下载

类别

热门产品

产品详细信息

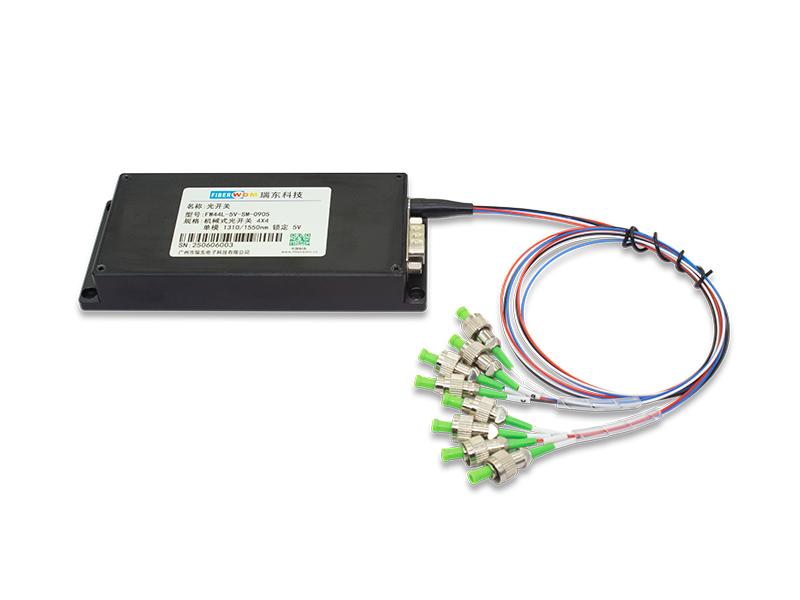

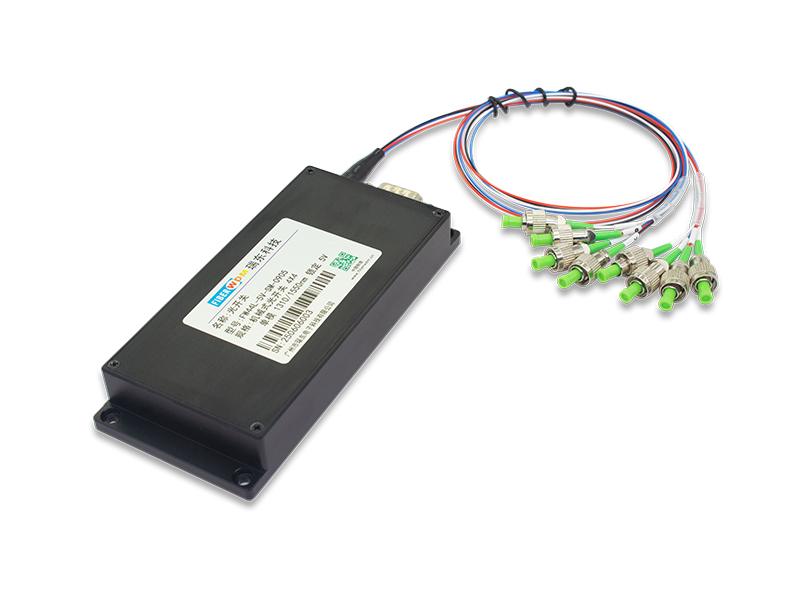

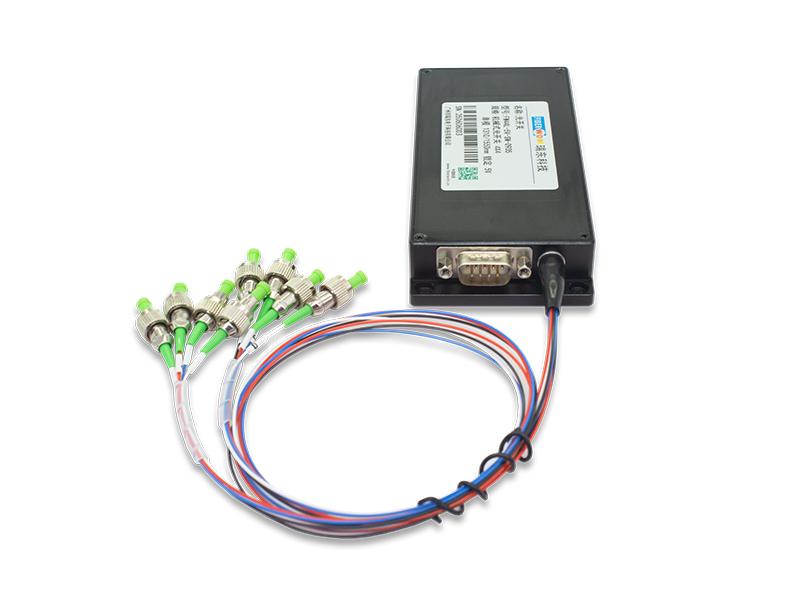

FW44L-5V-SM-0905机械式光开关

4X4 单模 1310/1550nm ，锁定，5V，0.9mm 0.5M 光纤，RS485接口 135×60×20

产品描述

4X4机械式光开关是一种光路控制器件，有着控制光路和转换光路的作用，模块断电保持光路，此模块可实现4路光信号输入，选择4路的信号输出或反之（支持双向使用），模块控制方式采用RS485通信控制。在光通信应用中具有重要作用。光开关主要应用于光传输系统中的多路光监控、LAN多光源/探测器自动换接，以及光传感多点动态监测系统光测试系统中用于光纤、光器件、网络和野外工程光缆测试；光器件装调。

参数指标

参数	参数值
型号	4x4
插入损耗（dB）	≤1.4
波长范围（nm）	1260~1620
工作波长（nm）	1310/1550
回波损耗（dB）	≥50
信道串扰（dB）	≥55
偏振相关损耗（dB）	≤0.05
波长相关损耗（dB）	≤0.40
温度相关损耗（dB）	≤0.20
重复性（dB）	≤±0.02
切换次数（Times）	>107
切换时间（ms）	≤8
传输功率（mW）	≤500
工作电源（V/mA）	5/500
工作温度（℃）	-20~+70
存储温度（℃）	-40~+85
封装尺寸（mm）	135×60×20

提示：以上为常用的光开关参数，如有其它要求可咨询定制。

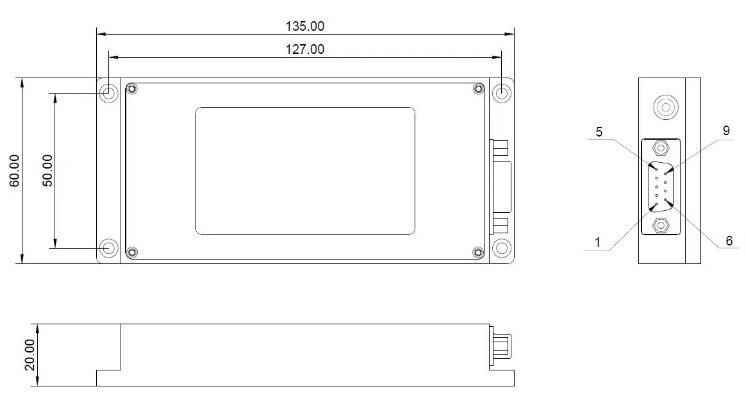

外形尺寸

管脚定义

DB9公头接口
管脚	类型	名称	功能
2	Input	A+	485通信 A+
3	Input	B-	485通信 B-
8	Power	GND	供电电源地
9	Power	VCC	供电电源正极
1,4,5,6,7	NC	NC	空

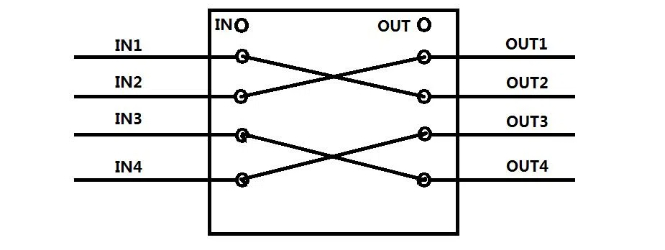

光路图

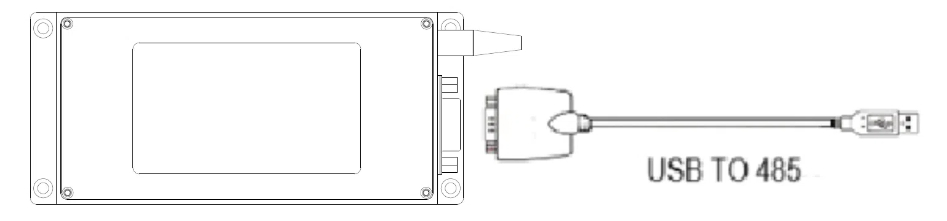

控制示意图

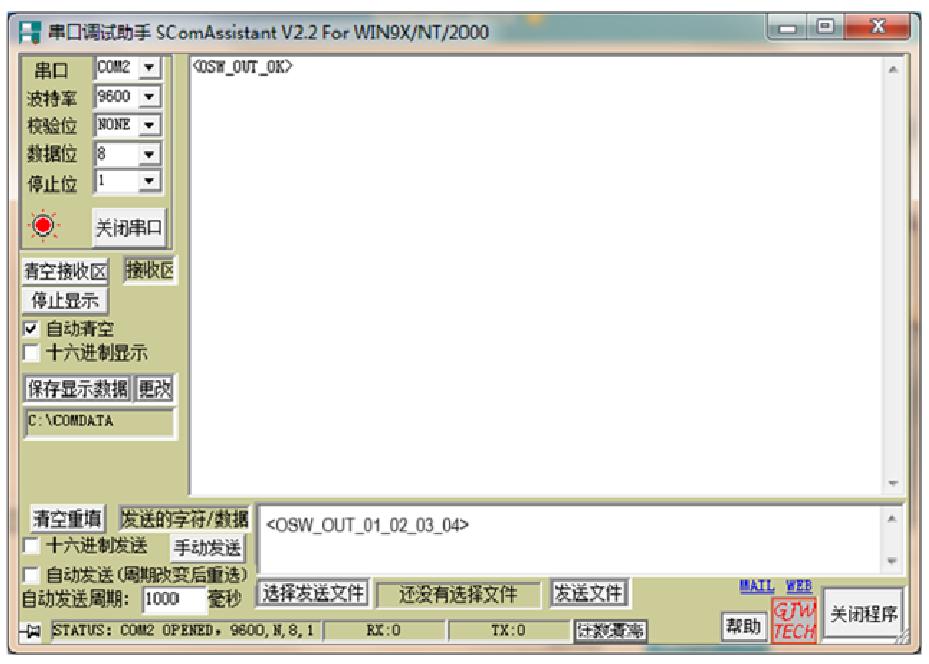

RS-485控制指令集

● “_”表示下划线。

● 通信协议里所有字母都是为大写。

● 本模块每次只能执行一个指令。通常等程序返回相应值后才可以输入下一条指令。

● 实际操作中输入尖括弧“<”作为开始符、尖括弧“>”作为结束符。

名称	描述	指令
设置光开关通道	命令表示设置选择光开关通道IN1-OUT1，IN2-OUT2，IN3-OUT3，IN4-OUT4。设置成功返回响应1。XX和YY输入超过通道数时，返回响应2。返回响应3表示光开关有故障。	命令:<OSW_OUT_01_02_03_04 >
		响应1:<OSW_OUT_OK> 响应2:<OSW_OUT_OVERFLOW> 响应3:<OSW_OUT_FAULT>
查询光开关当前通道	命令表示查询光开关当前通道，成功查询返回响应表示光路在IN1-OUT1，IN2-OUT2，IN3-OUT3，IN4-OUT4。	命令:<OSW_OUT_?>
		响应：<OSW_OUT_01_02_03_04>
查询光开关信息	命令表示查询光开关的信息，返回响应表示：模块型号：OSW-4X4 工作波长：1260~1650nm 光纤类型：9/125um 光纤保护套管：0.9mm 尾纤长度：1m 控制接口：RS-485 连接头：FC/APC	命令:<OSW_TYPE_?>
		响应:<OSW_TYPE_ OSW-4X4_1260~1650_9/125_90_10_R4>
