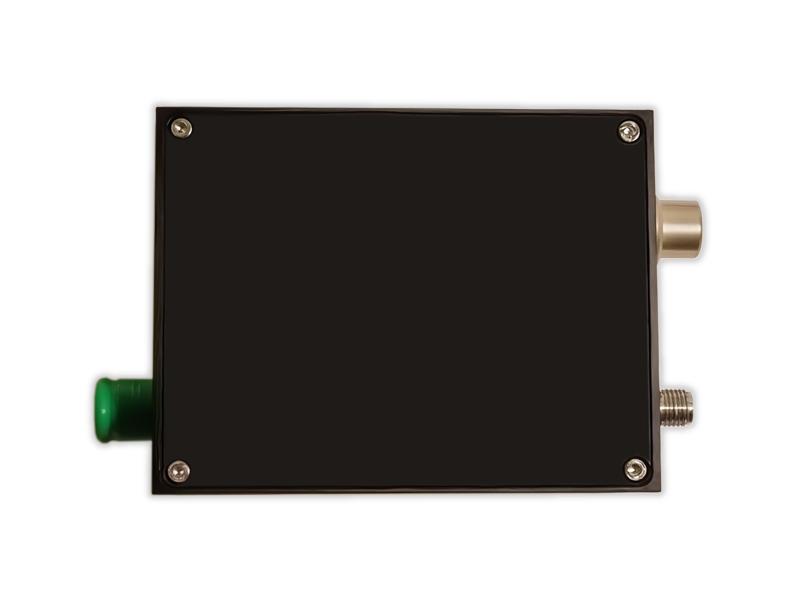

APD1008雪崩探测器

广州瑞东APD 雪崩光电探测器，全国产化。采用独家温补的技术方案，做到高灵敏探测器，整个温度范围内（-40°C~80°C）高稳定，高增益，低噪声。

除常规指标探测器外，还提供定制化服务，可以根据客户需要，调整探测器各项指标（例如供电电压、增益、带宽等）以满足客户需求。

应用领域：激光雷达，空间光通信，光纤传感系统，光学检测系统等

现在查询

类别

热门产品

产品详细信息

APD1008雪崩探测器

使用说明

2.1外观和接口说明

模块外形如下图所示：

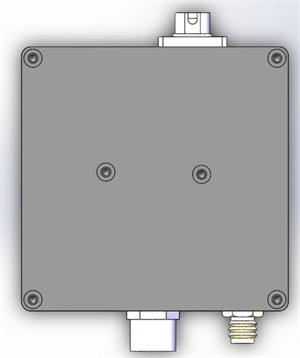

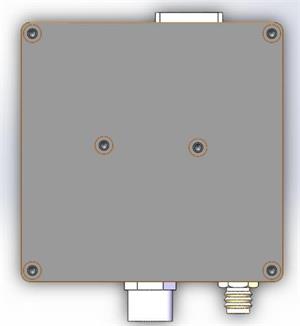

图 2-1 探测器模块外观图（左：FC 接口，右：自由空间）

其中上侧接口为光输入接口（FC/自由空间），右下为电源输入接口（M8/或者引线输出），右下为信号输出接口（SMA）。

带温度补偿版本的输出为 GH1.25 接线端子，其定义如下：

图 2-2 配套电源线

接口定义如下：

颜色	接口定义
红色	+12V 输入
黑色	+12V_GND 输入
绿色	GND
蓝色	串口 TTL_TX
黄色	串口 TTL_RX

电气说明

APD 模块为单电源供电产品：红色接 12V，黑色接地，电流 300mA。探测器模块正常工作时电流小于 100mA.

1、输出接口：SMA(母头)；

2、输出阻抗：50ohm；

3、最大输出电压：

500MHz 以下产品：±3.6V（@High Z），±1.8V（@50ohm）；

1GHz（含）以上产品：±1V（@50ohm）。

4、光谱响应范围：900nm-1700nm；

5、探测器响应度：>0.95A/W@1550nm；

6、光输入幅度请勿超过饱和光功率（Saturation Power）。

性能参数

性能测试说明：

1、由于测试光源 FC 接头情况不同，每个探测器的插损不一致，探测器响应的测试结果会略有差异；

2、探测器跨阻增益是在输出负载为高阻的情况下计算得到的，如果输出负载为 50Ω，增益降为标称值的一半；

3、探测器噪声和上升时间的测量结果是在如下条件下测试得到的：

a: 示波器输入阻抗 50Ω;

b: 示波器带宽为全带宽（≥1GHz）；

c: 示波器时间档设置为 100ns/div(注意：时间档不同噪声会有较大区别)；

4、测试室温 23℃±5℃；

5、测试相对湿度 35%±15%；

6、测试工作电压：±12V；

APD 探测器典型测试参数（APD1008）

型号	APD1008
波长范围	900-1700nm
3分贝带宽	直流 / 交流 - 80MHz
转换增益	600x103V/A
总输出电压噪声	4mVrms (典型值) 或 24mVpp
上升时间	1.9ns（典型值）
饱和功率	5uW（最大峰值功率）
典型最大响应度	9A/W @1550nm, M=10
输出阻抗	50Ω
最大输出	1.5V@50Ω
入射功率（最大）	100uW
探测器材料 / 类型	铟镓砷 / 雪崩光电二极管（InGaAs/APD）
探测器直径	50μm 带球头镜
光输入	FC/PC 或 FC/APC 或自由空间
电输出	SMA
封装尺寸	58mm×58mm×25mm
电源要求	12 V/200 mA

图 3-1 电气性能总结

机械尺寸

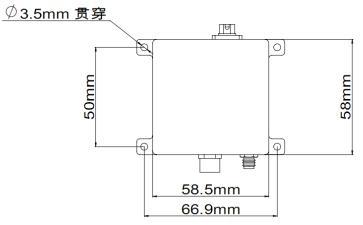

图 4-1 APD 探测器模块机械尺寸图
