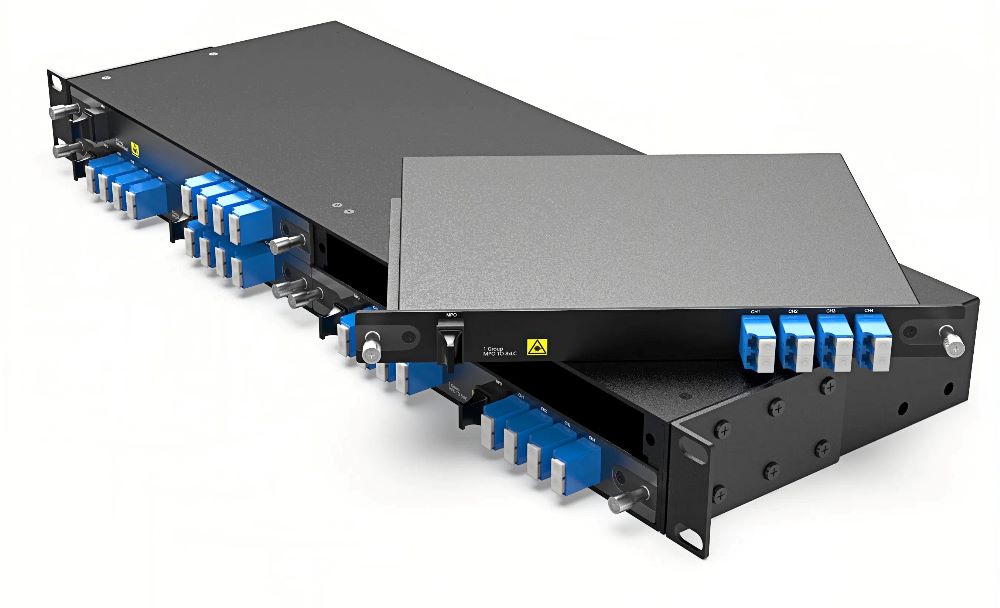

MPO转LC光分支设备

主要优势:


  • 无损速度转换:将 MPO 分拆为 4 个独立的 LC 接口;完全透明,无需配置。
  • 面向未来:支持:

40G SR4、40G PSM4 分拆为 4×10G

100G SR4、100G PSM4 分拆为 4×25G

400G SR4 分拆为 4×100G


  • 产品详细信息

MPO转LC光分支设备


随着网络基础设施的部署以满足5G、云计算和物联网不断发展的需求,一套能最大限度提高资产利用率并简化光纤管理的高效光分支解决方案至关重要。诺基亚提供了一套完整的解决方案,确保设备资源得到最大程度利用、具备成本效益且能提升性能,从而在这个按需服务的世界中更具竞争力。


Fiberwdm的MPO转LC光分支线卡支持QSFP+、QSFP28和QSFP28-DD光模块,该解决方案可将高速端口分拆为所需数量的低速接口。这能最大限度地提高主机路由器上的端口密度和带宽利用率,并减少所需的线卡变体数量。


主要优势:


  • 无损速度转换:将 MPO 分拆为 4 个独立的 LC 接口;完全透明,无需配置。
  • 面向未来:支持:

         40G SR4、40G PSM4 分拆为 4×10G

         100G SR4、100G PSM4 分拆为 4×25G

         400G SR4 分拆为 4×100G


概述


规格参数


参数
单模 多模

MPO/UPC

LC/UPC

MPO/UPC

LC/UPC

插入损耗

≤1.0dB

≤0.5dB

≤0.9dB

≤0.5dB

回波损耗

≥25 dB

≥35 dB

≥25 dB

≥35 dB

光纤类型

SMF-28e

OM4
插拔次数
500 times
抗拉强度
66N
工作温度
-20 ~+70℃
存储温度
-40 ~+80℃
外壳尺寸

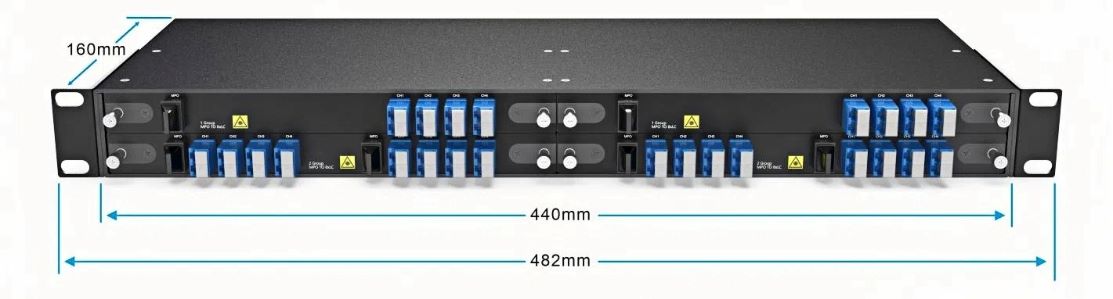

1U,19inch (483X44X230mm)for 4slot


分支模块面板

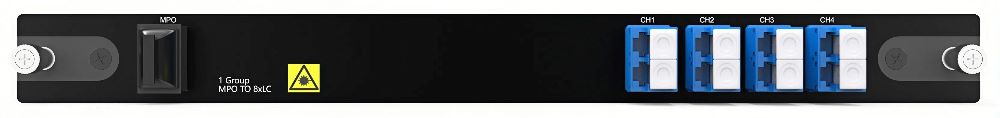

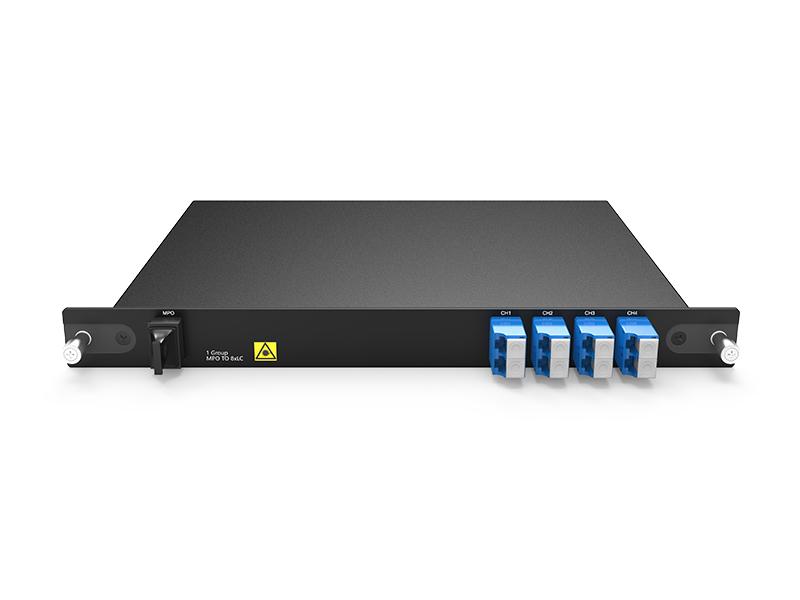

1组MPO转8×LC

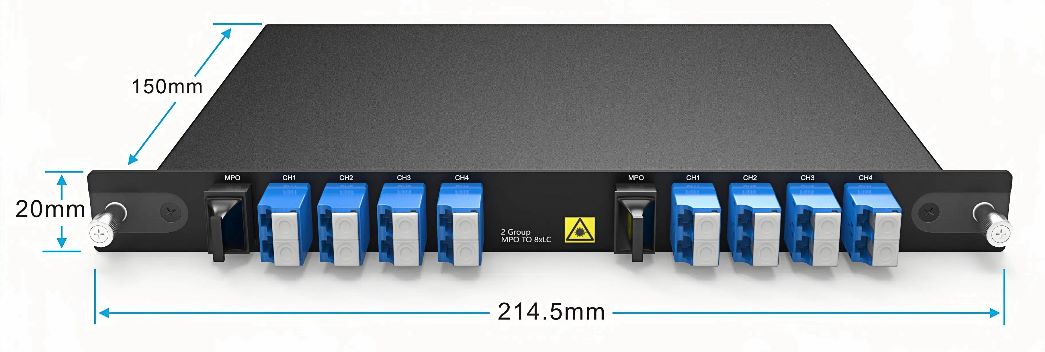

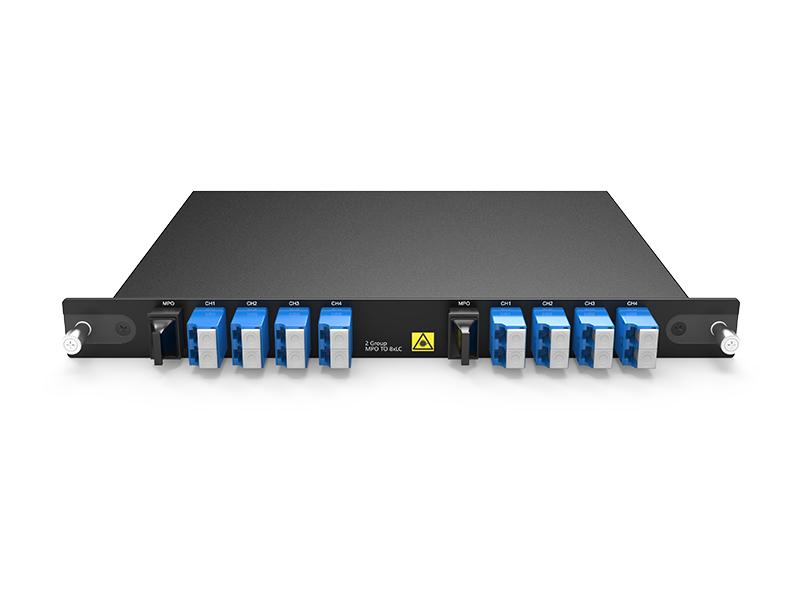

2组MPO转8×LC


包装信息

1组MPO转8×LC

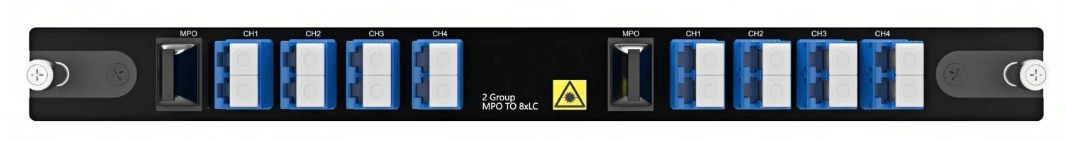

2组MPO转8×LC

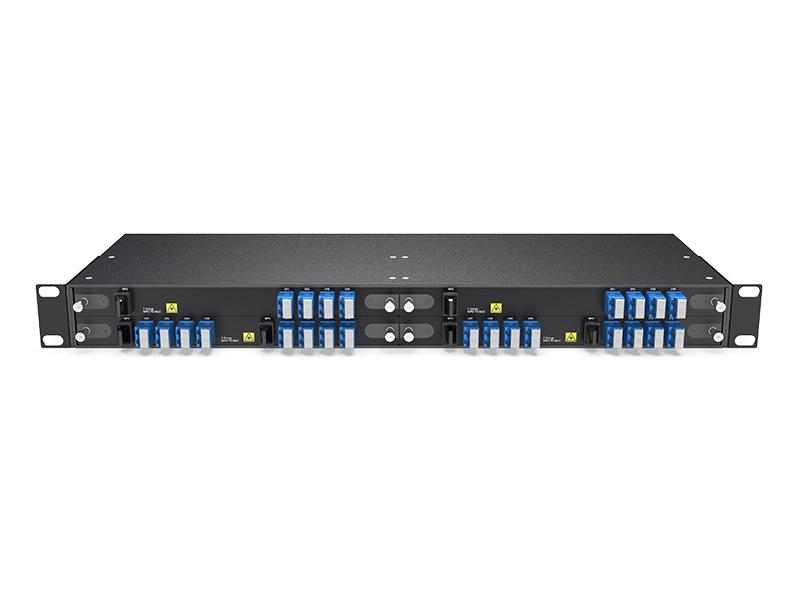

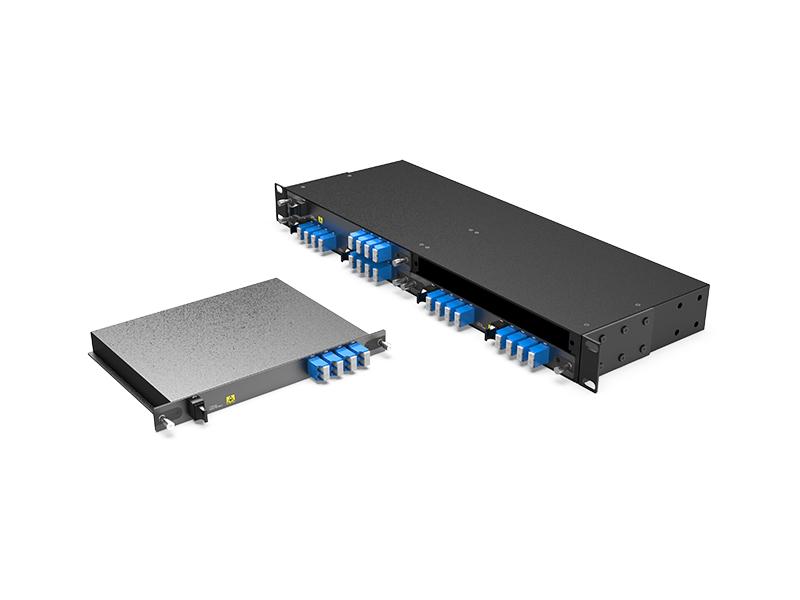

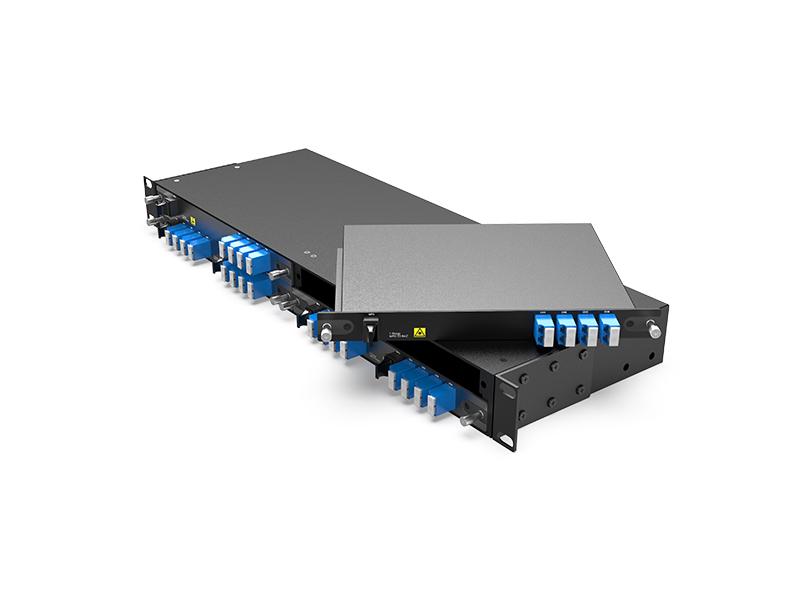

用于MPO转LC光分支模块的4插槽1U机架

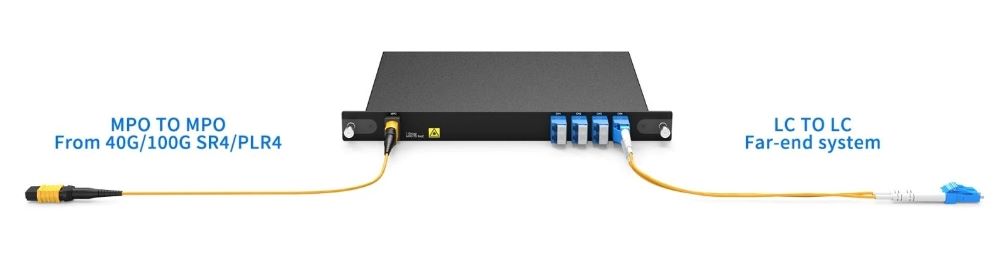

应用



组件
描述
40G QSFP+ SR4
QSFP+ 40G SR4 多模光纤 850nm 100m MPO
40G QSFP+ PLR4
QSFP+ 40G PLR4 单模光纤 1310nm 10km MPO
机架
1RU 机箱,可容纳 4 个分支模块
分支模块
1×MPO-12 转 6(使用 4 个)双工 LC 分支,多模光纤
分支模块
1×MPO-12 转 6(使用 4 个)双工 LC 分支,多模光纤

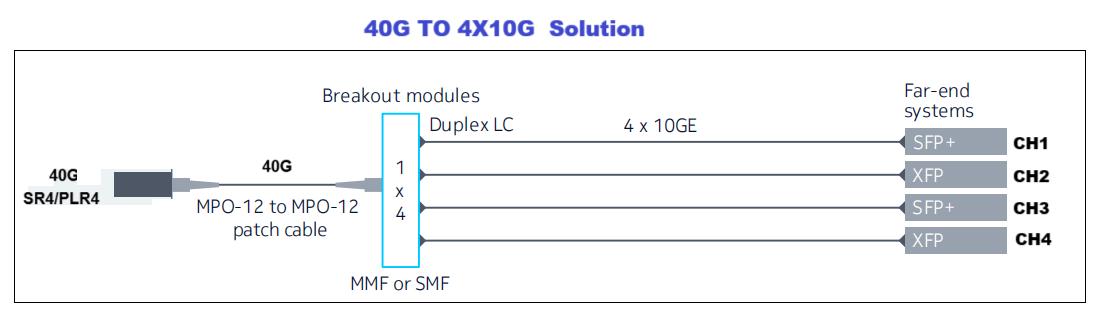

表 1. 40G转4×10GE光分支解决方案组件详情

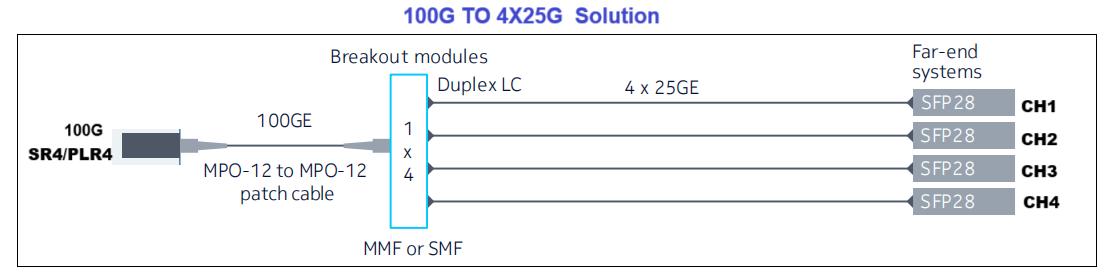

表2. 100G转4×25GE光分支解决方案组件详情


组件
描述
100G QSFP+ SR4
QSFP28 100G SR4 多模光纤 850nm 100m MPO
100G QSFP+ PLR4
QSFP28 100G PLR4 单模光纤 1310nm 10km MPO
机架 1RU 机箱,可容纳 4 个分支模块
分支模块
1×MPO-12 转 6(使用 4 个)双工 LC 分支,多模光纤
分支模块
1×MPO-12 转 6(使用 4 个)双工 LC 分支,多模光纤
