OBP光开关旁路保护模块OBP-AS

  • 自动切换,无需人为干预

  • 被保护设备掉电时切换

  • 减少网络节点故障造成的各种损失

  • 增加传输网络的可靠性

  • 支持手动切换和自动切换选择

  • 业务透明,对业务类型没有限制

  • 宽范围电源输入DC+5V TO +36V

  • 电源接反保护

  • 支持双电源接入

  • 支持导轨式安装

  • 产品详细信息

OBP光开关旁路保护模块


产品概述


光光开关旁路保护(OBP)模块是一种应用于光纤通信领域并能自动绕过故障的网络节点的自动切换系统,能自动识别网络节点供电状态,被保护节点掉电时进行光路瞬时切换,从而能避免网络节点发生全阻障碍,保持系统连通正常。



 应用说明


(1)A设备、中间点设备、B设备为链状连接的光传输设备,中间为单芯光缆连接,如果中间点设备掉电,就会导致A对中间点之后的所有设备之间的通信业务中断。

(2)增加OBP光开关保护模块:

正常情况下:

A设备-----(OBP )A端口----(OBP) L端口---中间点设备---(OBP) R 端口---(OBP) B端口---B设备

中间点设备掉电:

A设备---(OBP)A端口---(OBP) B端口 ---B 设备



当中间点设备掉电时, 通过OBP光开关保护模块,自动绕过发生掉电节点,保证A节点和B节点之间通信正常。光旁路功能是通过光切换来实现的,即对默认路径进行自动切换并在动力中断的情况下传输信息流。当中间点供电恢复后,系统又会自动恢复到正常状态。





技术参数



指标

参数

切换时间(ms)

< 15

校准波长(nm)

1310&1550

功率范围

-50~+23dBm

准确度

± 5%

插入损耗(dB)

<1.5

串扰(dB)

> 50

回波损耗(dB)

> 45

最大通过光功率值(mW)

300

功耗(W)

< 5

光纤

单模

光接口

4个LC/PC

工作温度范围(°C)

-10~ 60

存储温度范围(°C)

-30~ 80

工作电源

DC:5V ~36V 输入

产品类型

独立模块式

产品尺寸

50X40X130mm


设备外观(单位mm)






接口及指示灯说明



电源接口V+,V- :  分别接入直流电源的正极和负极;电压范围支持+5V 至+36V 宽范围输入; 支持双电源输入;

RUN指示灯: 指示当前工作状态,灯亮表示工作正常,灯灭表示电源掉电,工作在旁路状态;

光接口说明:面板上有4个光接口(FC/UPC),分别为A、B、L、R,具体的连接方法参照如下连接示意图。







注意事项



1. 以上的应用针对设备间单纤的情况,被保护设备掉电时自动切换.

2. 要确定切换之后A-B之间光功率是否满足距离的要求

3. OBP保护模块的电源要和被保护设备的电源取自同一路供电,避免人为造成OBP模块电源掉电;



想知道这个产品吗?

发送 信息
留言

如果您对我们的产品感兴趣并想了解更多详细信息,请在此处留言,我们将尽快答复您。

相关产品
100G QSFP28 AOC cable 100G QSFP28 AOC Transceiver
Up to 27.952Gbps Data rate per channel Max link up to 100M on OM3 cable, and 150m on OM4 cable. High reliability 850nm VCSEL technology Electrically hot-pluggable Low power consumption Low EMI design
Mechanical Fiber Optical Switch 1x4 机械式光开关器件
Unmatched Low Cost, 1x4 Mechanical Optical Switch Low Optical Distortions High Isolation High Reliability Epoxy-Free Optical Path
管理型交换机 2光24电千兆管理型POE交换机 FWPS2024GS
24*10/100/1000Mbps RJ45端口+2*千兆SFP端口 FWPS2024GS是一款全千兆网管型PoE交换机,能满足WIFI AP、IP-camera、WIFI网桥、IP电话等多种类型的设备PoE供电需求。产品采用新一代高性能硬件和软件平台,提供灵活、高性价比的全千兆接入和上行端口,支持三层路由协议、完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护,满足用户对于网络设备易管理、高安全、低成本的组网需求,适用于校园、酒店及企业园区网络接入、汇聚、核心多种应用场景。
OSFP 400G DR4 400G OSFP DR4 SM MPO12 Optical Transceiver IB
Features Form Factor: Hot-pluggable OSFP form factor Data Rate: Aggregate data rate of 425 Gb/s and Breakout data rate of 106.25 Gb/s Optical Interface: Compliant to 400GBASE-DR4 and 4x100GBASE-DR Transmitter: EML 1310nm transmitter Electrical Interface: Compliant to 400GAUI-4 and 4x100GAUI-1 Receiver: PIN and TIA array on the receiver side Management Interface: I2C management interface Reach: Up to 500m over MPO-12/APC single mode fiber Power consumption: 9 W max Operating case temperature: 0 ~ 70 ℃ Power Supply: Single 3.3V power supply Compliance Form Factor: OSFP MSA Optical: IEEE802.3bs Electrical: IEEE802.3ck Firmware: CMIS Environment: RoHS Stability: GR-468-CORE Applications 400Gb/s Ethernet Data Center InfiniBand
40G QSFP ER4 40G QSFP+ ER4 40Km 1310nm LC Optical Transceiver
40G QSFP ER4 optical transceiver module, support 40Gb/s and up to 40 km transmission on SM fiber, it works in high-speed IDC connection solutions, and so on. Features 4 CWDM lanes MUX/DEMUX design Up to 11.2Gbps per channel bandwidth Aggregate bandwidth of > 40Gbps Duplex LC connector Compliant with 40G Ethernet IEEE802.3ba and 40GBASE-ER4 Standard QSFP MSA compliant APD photo-detector Up to 40 km transmission Compliant with QDR/DDR Infiniband data rates Single +3.3V power supply operating Built-in digital diagnostic functions Temperature range 0°C to 70°C RoHS Compliant Part

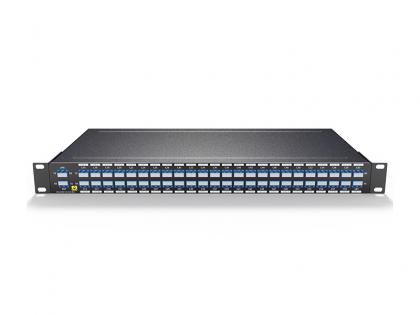

48×48光纤交换机1270-1610nm SM LC/UPC 1U机架 48×48光纤交换机1270-1610nm SM LC/UPC 1U机架
