PDA1000-2 双通道10KHz单元探测器

Amplified Photoreceiver

PDA1000-2 双通道10KHz单元探测器

使用说明

外观和接口说明

模块外形如下图所示：

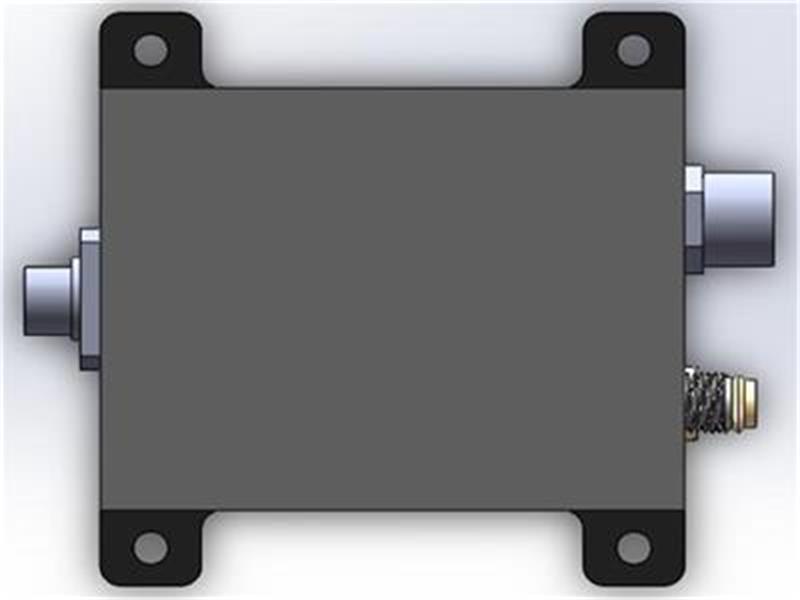

图 2-1 探测器模块外观图

其中左侧接口为光输入接口（FC），右上为电源输入接口（M8），右下为信号输出接口（SMA）。

定制的配套电源线如下图所示：

图 2-2 配套电源线

图片中左侧为与探测器模块连接端，上面贴有标签，指示右侧3根电源线的连接方法。该线材料为PVC，最大电流3A，线径24AWG，与Thorlabs和Newport的探测器模块的电源线的管脚定义完全一致，可互换使用。

电气说明

1. 双电源供电产品：±12V（棕红：﹢12V，黑线：GND，蓝线：-12V），300MHz及以下的产品电源电压最低可低至±8V，最大不宜超过±15V（探测器标签与本说明不一致的，以本说明为主），1GHz以上产品供电电压不超过±12V。另外测试用供电模块可以购买鸿海开关电源模块JMD10-D12，该模块在室内使用可以保证探测器性能，在户外使用请自行评估。探测器模块正常工作时电流小于100mA。实验室使用者可以试用我们的线性电源

单电源供电产品：5V-12V(棕红：﹢12V，黑线：GND，蓝线：悬空) 。探测器模块正常工作时电流小于100mA.

2. 输出接口：SMA(母头)；

3. 输出阻抗：50ohm；

4. 最大输出电压：

    500MHz以下产品：±3.6V（@High Z），±1.8V（@50ohm）；

    1GHz（含）以上产品：±1V（@50ohm）。

5. 光谱响应范围：900nm-1700nm；

6. 探测器响应度：>0.95A/W@1550nm；

7. 光输入幅度请勿超过饱和光功率（Saturation Power）。

性能参数

性能测试说明：

1. 由于测试光源FC接头情况不同，每个探测器的插损不一致，探测器响应的测试结果会略有差异；

2. 探测器跨阻增益是在输出负载为高阻的情况下计算得到的，如果输出负载为50Ω，增益降为标称值的一半；

3. 探测器噪声和上升时间的测量结果是在如下条件下测试得到的：

   a: 示波器输入阻抗50Ω;

   b: 示波器带宽为全带宽（≥1GHz）；

   c: 示波器时间档设置为100ns/div(注意：时间档不同噪声会有较大区别)；

4. 测试室温23℃±5℃；

5. 测试相对湿度35%±15%；

6. 测试工作电压：±12V；

单元探测器典型测试参数（PDA1055H）

图 3-1电气性能总结

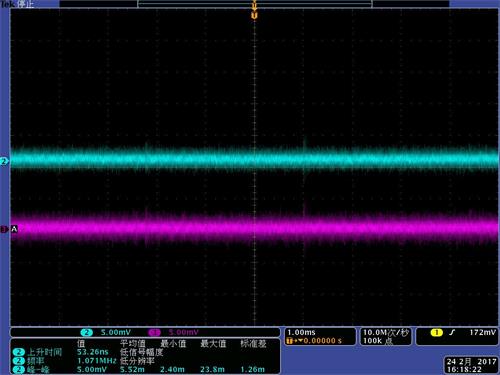

图 3-2时域噪声大小 （蓝线和红线分布是两个通道的噪声）

图 3-3输入光脉冲响应

机械尺寸

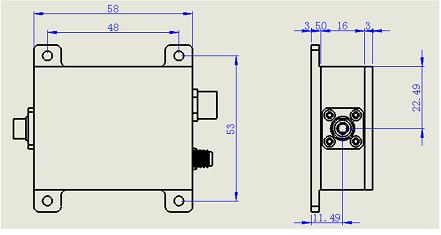

图 4-1 单元探测器模块机械尺寸图

单位：mm
