关键字：SC/APC8、SC/APC9、回波损耗

在光纤通信领域，光跳线就像连接光通信设备的“专用数据线”，其中SC/APC光跳线具有优异的回波损耗性能、系统稳定性高特点，在有线电视网络(CATV)、无源光网络(PON)等对反射光敏感的光传输场景中不可或缺。

一、核心原理

‌SC(标准连接器)‌：标准方形接口，采用工程塑料材质，具有耐高温、抗氧化的特性。

APC (斜面物理接触)：光纤接头的陶瓷端面被研磨成了一个斜面，具有极高的回波损耗性能。

在光纤传输过程中，当光信号到达接头端面时，哪怕对接再紧密，也会有极少量光被反射回去。这种反射光会混入原始信号，导致信号失真、稳定性下降，甚至损坏发射光的设备。

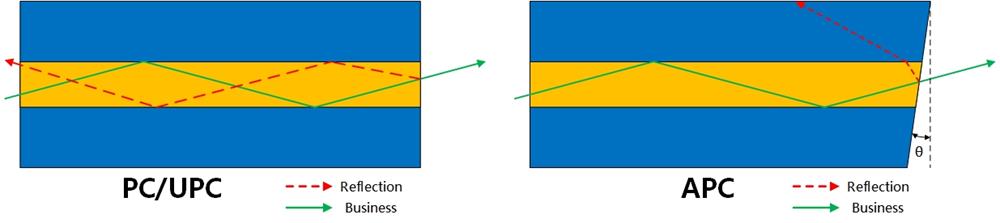

平面接头（PC/UPC）：在光传输到端面时会有一部分光以一定的角度反射回纤芯中干扰到原始信号（如下图）。

斜面接头（APC）：在光传输到端面时反射光被引导到包层中，不会原路返回干扰原始信号，有效地提高回波损耗（如下图）。

（PC/UPC、APC反射光区别）

目前主流为8度角SC/APC光跳线，其与9度角SC/APC光跳线的原理和核心作用基本一致，然而 9度角SC/APC光跳线的回波损耗能达到-65dB以上，相当于反射光被

削弱到几乎可以忽略的程度，专门用于极低反射、高信号稳定性的光纤系统中。

(8角度SC/APC，后文用SC/APC8指代；9角度SC/APC，后文用SC/APC9指代；)

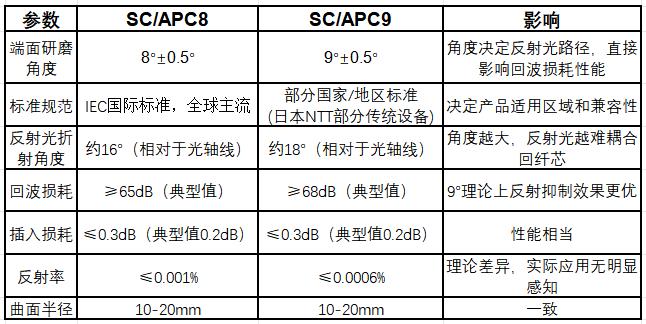

二、SC/APC8和SC/APC9区别

注意：SC/APC8和SC/APC9原则上不能互配使用，原因如下。

1. 物理接触不良：角度不匹配导致两个接头的纤芯无法精准对接，导致损耗急剧增加（可能从0.2dB飙升到1dB以上）

2. 端面损坏风险：非匹配角度对接使得陶瓷插芯端面因接触压力不均，导致划伤陶瓷端面，造成永久性损坏。

3. 性能劣化：短期连接也会导致回波损耗大幅下降，无法满足系统的性能需求。

三、技术特点和应用场景

SC/APC8、SC/APC9光跳线具备极致的回波损耗、强抗干扰能力以及稳定的性能等特点，在对信号稳定性要求极高的领域中无可替代：

1. 日系传统设备对接

部分以SC/APC9为标准的地区设备连接，例如连接日本NTT等厂商的传统光传输设备、本地接入网设备（包括OLT、光中继器），很有可能其原产品已使用同类型接口，此时必须选用SC/APC9光跳线，才能匹配设备接口规格，保证信号正常传输。

2. FTTx光纤接入网络

无论是光纤到楼（FTTB）、光纤到户（FTTH），SC/APC 光跳线因低反射、插拔便捷的特点，广泛用于运营商机房的 OLT（光线路终端）与用户端 ONU（光网络单元 / 光猫）之间的连接。例如宽带入户项目中SC/APC8 光跳线是标配，可避免反射光影响宽带信号的上传下载稳定性，支持 1000M 及以上高速网络传输。

3. 广电与模拟信号传输系统

有线电视（CATV）、卫星电视信号入户的前端机房中，SC/APC 光跳线用于连接信号发射器、光分路器和放大器。由于模拟信号对反射干扰极敏感，APC 的低回波损耗特性可有效避免画面出现雪花、重影，例如中国广电的省级干线传输网络中，SC/APC8 跳线已全面替代传统 PC 跳线，保障 4K 高清频道的稳定播出。

4.高精度光纤测试与运维

在OTDR（光时域反射仪）链路损耗测试，光纤熔接后的损耗验证、通信链路故障排查中，SC/APC 光跳线（8 度或 9 度需匹配设备）是核心工具。例如在检测光纤链路时，使用 SC/APC 8光跳线能避免测试信号被反射光干扰，精准定位光缆断点、损耗异常点，提升运维效率。

5. 工业控制与特殊通信

• 工业场景：石油、电力行业的光纤传感系统（如温度、压力传感器），使用 SC/APC 光跳线连接传感器与控制器，低反射特性可避免环境干扰导致的信号误判，例如油田的输油管道温度监测系统，通过 SC/APC 跳线实现了±0.1℃的精准监测。
• 特种通信：军事、航天领域的短距离光通信链路，SC/APC 跳线因抗振动、接触稳定的特点，用于设备间的信号传输，可耐受极端温度（-40℃~85℃）和机械冲击。

四、总结

SC/APC8和SC/APC9光跳线核心原理一致，均凭借 APC 斜面技术实现优异的回波损耗性能与强抗干扰性，适配对信号稳定性要求高的场景。二者核心差异在于角度与区域适配：SC/APC8 是全球主流，适配多数地区设备；SC/APC9 为特定场景设备专属。需注意二者禁止互配，规范使用能保障光传输系统高效、稳定的运行。
