SNAP12 系列并行光收发模块

SNAP12系列并行光收发模块主要应用于光背板、服务器与存储器阵列的互连、雷达处理机等甚短距离的高速数据通信连接和并行光互连领域，具有电磁辐射小、抗干扰能力强等特点。模块外形尺寸满足SNAP12 MSA协议，采用10×10Pin 可插拔电接口，光接口为可插拔的标准MPO连接器接口，工作温度(环境温度)范围为-40℃～85℃。模块支持单通道传输速率1.25Gbps～10.3125Gbps。

现在查询

类别

热门产品

产品详细信息

SNAP12 系列并行光收发模块

产品特点

外形尺寸兼容SNAP12 MSA协议
10×10Pin可插拔型电接口，可插拔标准MPO连接器接口
低功耗，功耗<1 .8W
发射端集成850nm 波段VCSEL阵列
接收端集成850nm 波段PD 阵列
I2C 串行接口， DDMI数字诊断监控功能
宽工作温度范围：-40℃～85℃,指标一致性优

应用环境

以太网、 FC光背板传输
服务器与存储器阵列的互连
雷达处理机互联

产品指标

产品型号	通道数	封装形式	工作波长	单通道传输速率	发射光功率	接收灵敏度	封装结构	工作温度
RSN12R-3GM-85-I	12路接收	SNAP12	850nm	3.125Gbps	－	≤-16dBm	结构一	-40～+85℃
RSN12R-3GM-85A-I		SNAP12（不含散热翅）	850nm	3.125Gbps	－	≤-16dBm	结构二	-40～+85℃
RSN12R-6GM-85-I		SNAP12	850nm	6.25Gbps	－	≤-14dBm	结构一	-40～+85℃
RSN12R-10GM-85-I		SNAP12（不含散热翅）	850nm	10.3125Gbps	－	≤-11dBm	结构二	-40～+85℃
RSN12T-3GM-85-I	12路发射	SNAP12	850nm	3.125Gbps	-5～1dBm	－	结构三	-40～+85℃
RSN12T-3GM-85A-I		SNAP12（不含散热翅）	850nm	3.125Gbps	-5～1dBm	－	结构四	-40～+85℃
RSN12T-6GM-85-I		SNAP12	850nm	6.25Gbps	-5～1dBm	－	结构三	-40～+85℃
RSN12T-10GM-85-I		SNAP12（不含散热翅）	850nm	10Gbps	-5～1dBm	－	结构四	-40～+85℃
RSN12-3GM-85-I	4路收发一体	SNAP12	850nm	3.125Gbps	-5～1dBm	≤-16dBm	结构五	-40～+85℃
RSN12-3GM-85A-I		SNAP12（不含散热翅）	850nm	3.125Gbps	-5～1dBm	≤-16dBm	结构六	-40～+85℃
RSN12-6GM-85-I		SNAP12	850nm	6.25Gbps	-5～1dBm	≤-14dBm	结构五	-40～+85℃
RSN12-6GM-85A-I		SNAP12（不含散热翅）	850nm	6.25Gbps	-5～1dBm	≤-14dBm	结构六	-40～+85℃

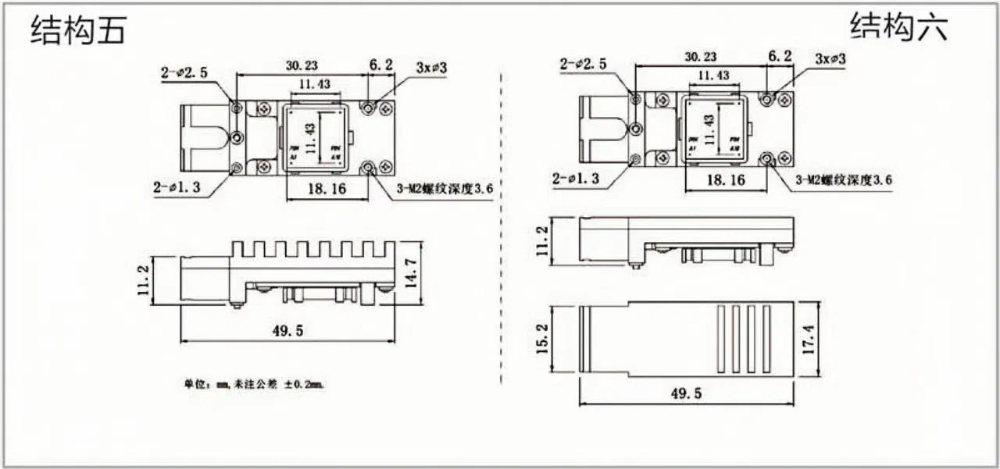

产品尺寸
