8口 网络分光器

  • 低插损,不影响数据流量包。
  • 无需电源,无需IP址址,无需MAC地址,100%无源产品,性能安全可靠
  • 安装和操作简单,非专业人士即可独立完成。
  • 8个OTAP端口,支持4路主链路串接,数据流量复制;可替代4个交换机镜象端口。
  • 成本低,集成度高,最多可集成32个OTAP端口,支持16路主链路中接,数据流量复制


  • 产品详细信息

8口网络分光器 LGX 模块盒子 NETWORK OTAP


在当今网络信息爆增的时代,数据流量是以几何方式递增,光通信已逐步替代原电口通信;原利用网络交换机端口来做镜像数据采集,将会占用交换机越来越多的端口,造成资源的浪费,及成本的上升,同时也无法满足网络安全后端分析设备递增的需求。为此FIBERWDM瑞东光电将您提供更加可靠的光纤网络流量100%复制工具网络流量复制设备NETWORK OTAP,本产品为无源产品,支持各种不同光速率,100%复制主链路流量,而不会对主路造成数据丢包影响;为后端分析设备提供原主路100%数据流量;解决占用主交换机镜像端口问题。



产品面板

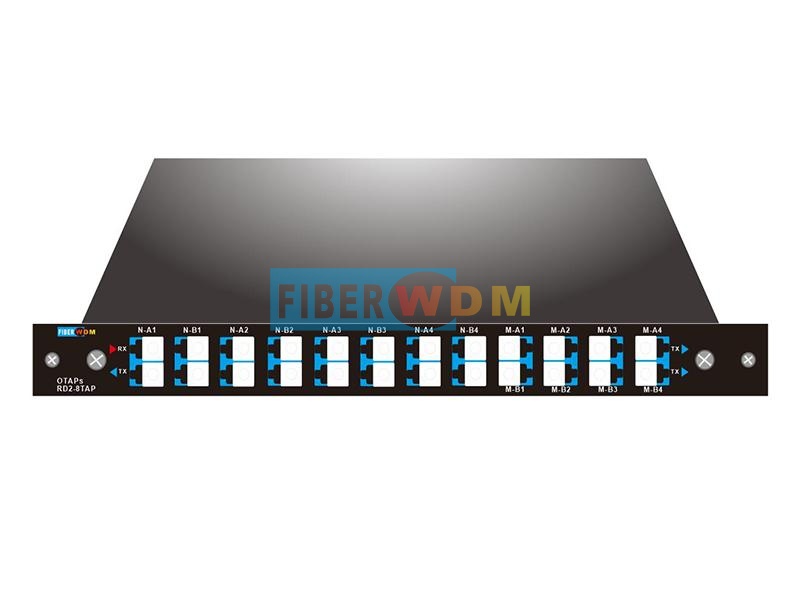

网络分光器

8个OTAP 端口(支持4路主链路双芯双向流量制复),单模1310/1550nm支持GE/10GE/100GE速率,LC/UPC接头,LGX盒子模块

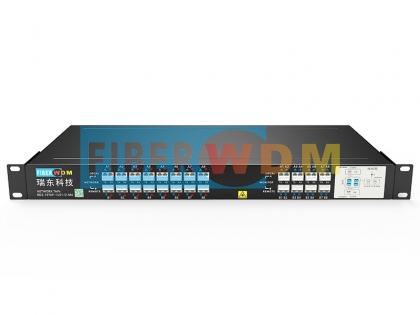

网络分光器

1U 4槽机架,可供插4个LGX盒子模块(满配支持16路主链路双芯双向流量制复)


  应用图




单模产品规格



型号

RD2-8TAP-LGX01-A

RD2-8TAP-LGX01-B

RD2-8TAP-LGX01-C

RD2-8TAP-LGX01-D

分光比

80:20

70:30

60/40

50:50

端口配置

8个OTAP 端口(支持4路主链路双芯双向流量制复)

工作波长(nm)

1310/1550nm

主链路插损(dB)

≤1.0

≤1.7

≤2.5

≤3.4

复制链路插损(dB)

≤7.7

≤5.7

≤4.5

≤3.4

均匀性(dB)

≤0.8

回波损耗(dB)

≥55

偏振相关损耗(dB)

≤0.15

方向性(dB)

≥55

光纤类型

单模SMF-28e

接头

LC/UPC

设备尺寸(mm)

分光模块

190*150*20MM  LGX盒子

4槽机架

440*160*44MM 1U机架

工作温度(℃)

-40 ~ +85


多模产品规格


型号

RD2-8TAP-LGX01-B-M3

RD2-8TAP-LGX01-C-M3

RD2-8TAP-LGX01-D-M3

分光比

70:30

60/40

50:50

端口配置

8个OTAP 端口(支持4路主链路双芯双向流量制复)

工作波长(nm)

1310/1550nm

主链路插损(dB)

≤2.2

≤2.8

≤3.8

复制链路插损(dB)

≤6.1

≤4.8

≤3.8

均匀性(dB)

≤0.8

回波损耗(dB)

≥55

偏振相关损耗(dB)

≤0.15

方向性(dB)

≥55

光纤类型

OM3或其它定制

接头

LC/UPC

设备尺寸(mm)

分光模块

190*150*20MM  LGX盒子

4槽机架

440*160*44MM 1U机架

工作温度(℃)

-40 ~ +85




产品尺寸图



网络分光器



 8 口网络分光器模块盒子

网络分光器  1U 4槽 可插4个模块盒子



订购信息



产品名称

型号

规格

分光模块

RD2-8TAP-LGX01-X

8个OTAP端口(支持4路双芯双向)单模1310/1550nmLC/UPC LGX盒子

分光模块

RD2-8TAP-LGX01-X-M3

8个OTAP端口(支持4路双芯双向)多模OM3 850nm LC/UPC LGX盒子

4槽机架

RD-1U-4LGX01

1U4槽机架,可供插4个分光模块板
